產品綜述

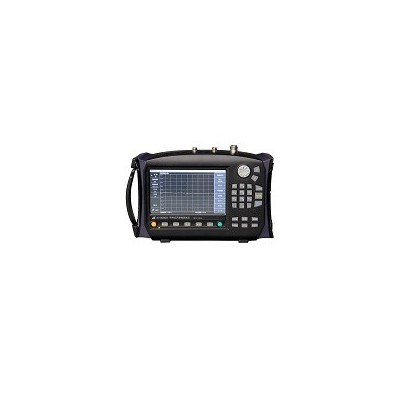

       3902A信號接收與發生裝置是一款集成信號接收與信號發生的綜合儀器，具有大帶寬實時監測和大帶寬信號發生的能力，工作頻段寬，性能指標高。內置獨立的雙通道信號分析通道，能夠?qū)崟r分析兩個獨立頻段信號，并具有搭配測向天線測試信號來波方向的能力；內置獨立的雙通道信號發生功能，可以同時產生兩路獨立信號，并具備多種信號調制的能力。整機結構緊湊，環境適應性強，尤其適用于構建信號分析與干擾系統。內置高精度GPS時間同步模塊，可以實現多臺裝置的同步測量。

功能特點

•  具有雙通道連續波信號和調制信號分析功能

•  具有雙通道連續波信號和IQ調制信號產生功能

•  支持信號測向功能

•  高精度的時間同步功能

•  IQ/FFT數據流輸出

•  大容量的數據存儲空間

•  結構緊湊輕便，功耗低，環境適應性強

雙通道連續波信號和調制信號分析功能

•  雙通道接收獨立工作，可接雙天線組合監測兩段不同頻率范圍

•  最大分析帶寬可達200MHz，實現大帶寬實時監測

雙通道連續波信號和IQ調制信號產生功能

•  雙通道發射獨立工作，支持同時產生兩種連續波信號或IQ調制信號

•  信號調制帶寬可達200MHz，支持產生多種IQ調制信號

信號測向功能

          獨立的雙通道接收功能可搭配測向天線實現測向功能，通過測向算法實現對信號的方向判別。

高精度的時間同步功能

          采用北斗/GPS/GLONASS時間同步技術，數據時間戳準確度優于100ns。高精度的時間同步是實現接收機集群協同工作和TDOA定位的關鍵。

IQ/FFT數據流輸出

         支持雙通道的IQ和頻譜兩種格式的輸出，在測量時會主動持續地將IQ或頻譜數據流推送到遠程主機。

大容量的數據記錄空間

         內置2GB數據緩存空間，即使在最高采樣率下也能夠無縫采集。該存儲空間既可以用于快照回放，也可以在網絡傳輸速率較低時，用作數據的緩沖區。

結構緊湊輕便，功耗低，環境適應性強

•  全金屬外殼，重量小于8kg

•  工作溫度范圍-30℃~50℃

•  全封閉設計，達到IP67防護等級要求

•

•
