產品綜述

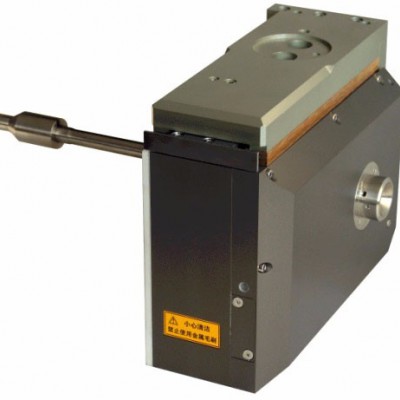

        在常德煙草機械有限責任公司的大力支持和幫助下，中國電子科技集團公司第41所開發的第二代“AV6518微波密度檢測儀”已研制成功(外形如圖所示)，經常德煙草機械有限責任公司組織的專業測試組2次測試和1次在同臺機組與進口產品的對比測試，該產品達到了國外同類檢測裝置技術水平，性能和技術指標均能滿足整機使用要求，可替代進口配套整機，或直接更換卷煙機組的核掃描檢測頭。該產品現已作為常德煙草機械有限責任公司ZJ17卷煙機組煙支重量(密度)檢測標準配置。目前，AV6518產品已在多家煙廠投入使用，檢測精度和產品穩定性均能滿足用戶要求。

功能特點

  技術特點
??1、首次加電僅需20幾秒引導程序就可投入運行，通過軟件補償，保障了前期(冷機)檢測穩定性。
??2、整個微波模塊被設計在一個相對封閉且恒溫的空間內，不易受外部環境影響。因此具有良好的檢測穩定性。
??3、合理的散熱設計保障了系統的穩定性。
??4、通過精選元器件，優化PCB設計和合理的軟件設計，保障了系統的可靠性。
??5、微波輸出功率小于10dBm，輻射很低(只有移動電話輻射的幾百萬分之一)，對周?chē)藛T及環境無任何危害和影響，比核掃描檢測頭更安全，屬綠色環保產品。
??6、可檢測不同品牌的煙支，無需改變檢測參數設置。
??7、采樣速率高達每秒10000次，適用于高速機。
??8、輸出信號有：電流、電壓、頻率及can總線可選。
??9、直接取代核掃描檢測頭，安裝方便。

適用范圍
??AV6518微波密度檢測儀，無論是電氣接口，還是安裝方式，完全和進口產品兼容，并可直接互換。該檢測儀主要用于Protos70、 ZJ17卷煙機煙條密度、濕度在線檢測。除整機配套以外，還可直接取代核掃描檢測頭用于煙廠卷煙設備煙條重量檢測升級改造。由于該檢測儀同時提供了CAN總線輸出，故也可用于Protos90E/90S、ZJ112高速機型。

安裝調試
??現場改造安裝調試時間為半天。

主要技術參數
??1、電源電壓：24Vdc/5A。
??2、溫度傳感器信號：4～20mA。
??3、最大耗散功率：75W
??4、微波輸出功率：小于10dBm。
??5、重量檢測范圍：8.57mg/mm～13.83mg/mm
??6、輸出信號及接口
??? 脈沖信號輸出：脈沖幅值＋15V，正脈沖寬度大約40us。
??? 脈沖周期，650……2500us。
??? 模擬信號輸出(預留)：－10V…+10V。
??? CAN總線輸出(預留)
