產品綜述

1435-V系列信號發生器是一款性能優良的矢量信號發生器，頻率范圍覆蓋9kHz～6GHz，200MHz內部調制帶寬和齊全的數字調制樣式，可滿足各種寬帶數字調制信號的模擬需求。支持5種下載數據格式的任意波調制，可以根據用戶需要編輯、下載配置所需的波形，完成各種信號模擬，滿足各種復雜信號的測試需求；其基帶信號發生器設置簡單、性能優異，支持PSK、QAM、FSK、MSK等超過20種格式的通用數字調制信號的實時發生；具有優良的頻譜純度，單邊帶相位噪聲1GHz載波@10kHz頻偏-136dBc/Hz ，6GHz載波@10kHz頻偏-120dBc/Hz；具有高功率輸出和大動態范圍，最大輸出功率可達22dBm@3GHz，輸出功率動態范圍大于150dB；具有7寸高靈敏度觸摸LED屏、同時支持觸摸屏、面板按鍵、旋轉按鈕、外接鼠標鍵盤等多種操作方式，操作體驗全面升級；3U便攜式機箱結構，體積小重量輕，便于攜帶。1435-V在緊湊的空間內實現優異的性能，既可以滿足設備研發階段對高性能測試需求，也可以滿足生產階段對高效率測試需求。

功能特點

• 高兼容性任意波數據格式下載

• 齊全的通用數字調制樣式

• 優良的相位噪聲

• 高輸出功率

• 體積小重量輕

• 高靈敏度LED觸屏

 高兼容性任意波數據格式下載

1435-V系列信號發生器支持Mat-File 5、ASCII、Binary、cap、csv這5種存儲格式的任意波數據直接下載播放，具備2G樣點的存儲深度。

齊全的通用數字調制樣式

1435-V系列信號發生器可支持涵蓋PSK、QAM、FSK、MSK等超過20種格式的通用數字調制信號的實時發生。

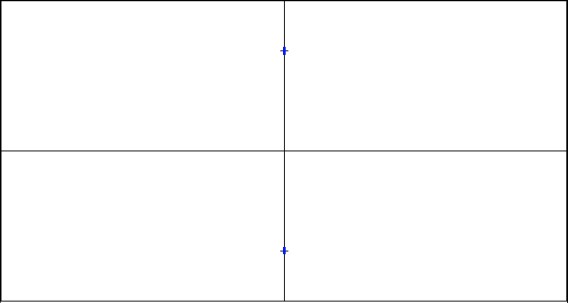

                                                         2FSK                                                                            MSK

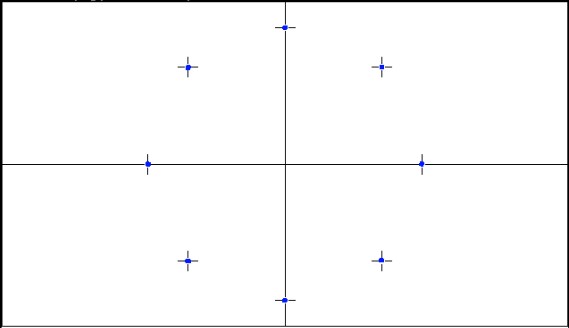

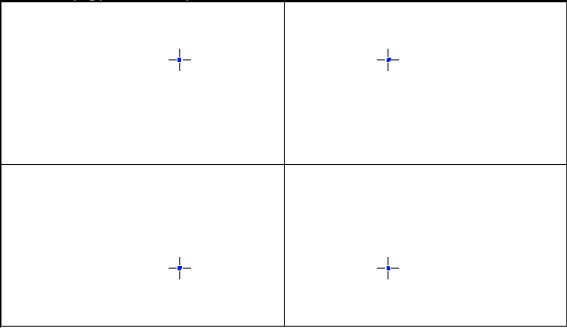

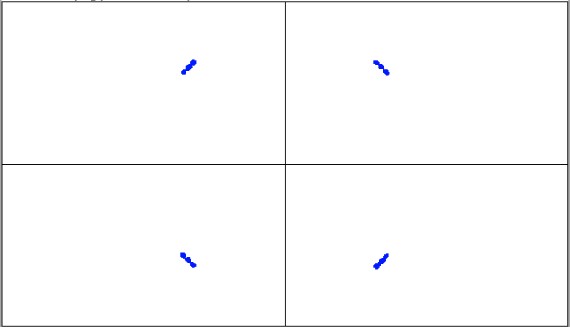

                                                          QPSK                                                                          8PSK

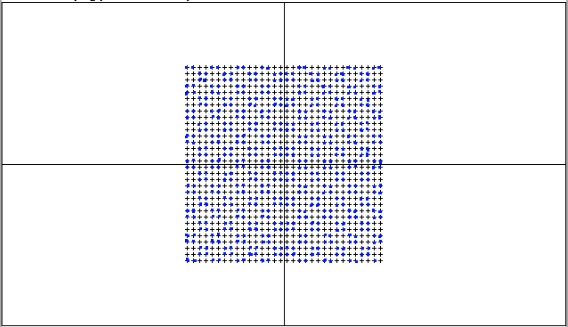

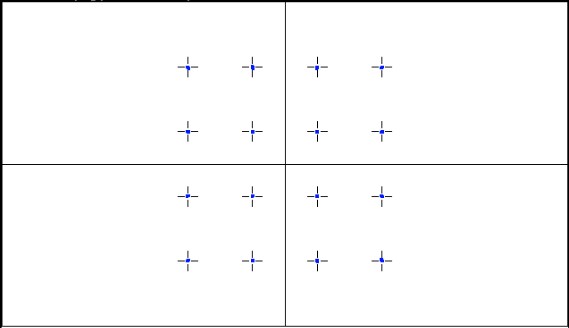

                                                        16QAM                                                                     1024QAM

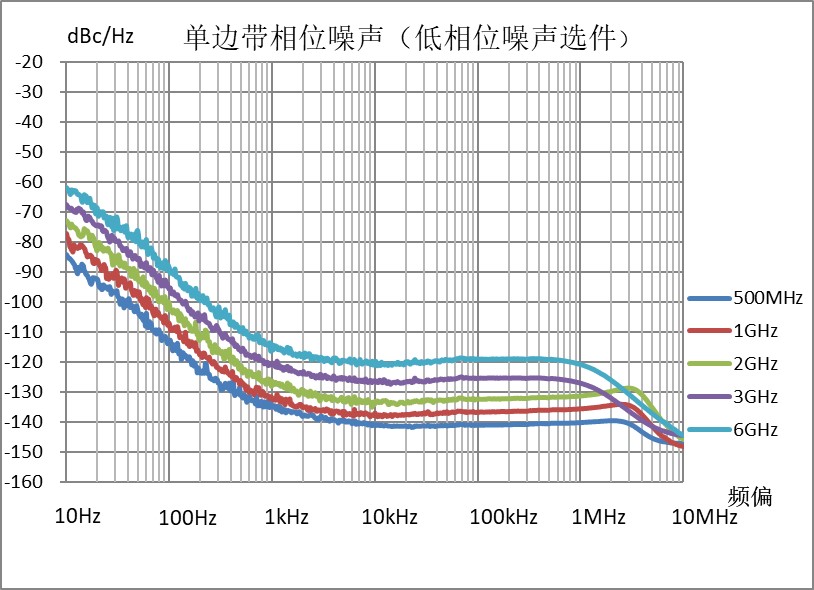

優良的相位噪聲

1435-V系列信號發生器提供兩檔相位噪聲供用戶選擇，標配單邊帶相位噪聲實測-104dBc/Hz（6GHz@10kHz），選用低相位噪聲選件，單邊帶相位噪聲低至-120dBc/Hz（6GHz@10kHz）。用戶可根據實際需求選擇相位噪聲檔，實現較高性價比。

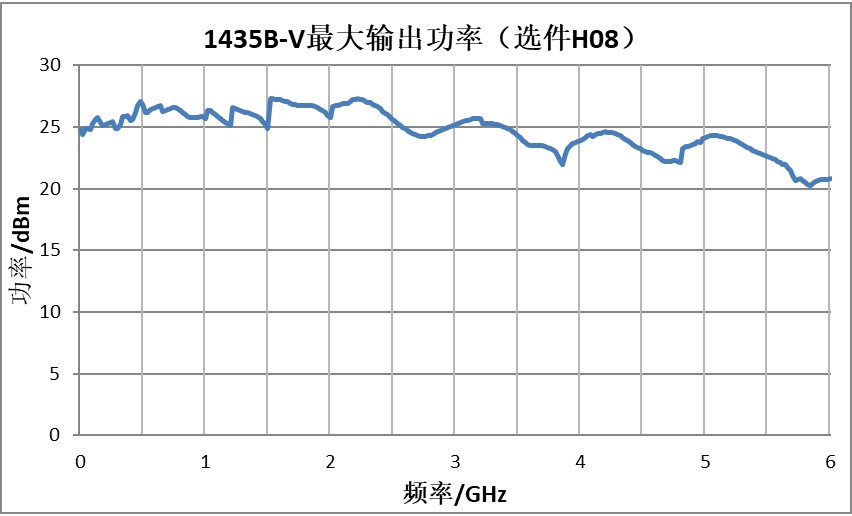

高輸出功率

通過選配H08大功率輸出選件，全頻段輸出功率實測值均在20dBm以上，在需要大功率激勵信號的測試場合，使用1435-V無需外接放大器，即可得到所需測試信號。

體積小重量輕

采用3U高便攜式機箱設計，重量和體積相比臺式儀器大大減小，全系列最重機型9.4kg，最輕機型7.8kg。

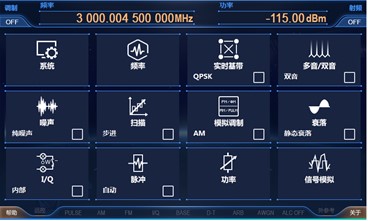

高靈敏度LED觸屏

7寸寬LED顯示器，800×480像素分辨率，清晰地展現儀器狀態信息，電容屏配合量身定制的窗口界面，觸控靈敏準確。除了觸屏，還可以通過面板按鍵、帶回車功能的旋轉按鈕、外接鍵盤鼠標等方式對儀器進行操作，方便快捷任您選擇。

典型應用

通用測試

1435-V系列信號發生器功能齊全，支持?jǐn)?shù)字調制功能，支持AM、FM、ΦM和PM模擬調制功能。能廣泛的應用在射頻測試領域。

通信系統測試

1435具有優異的數字調制性能，齊全的數字調制樣式，支持涵蓋PSK、QAM、FSK、MSK等超過20種格式的通用數字調制信號及用戶自定義調制信號的實時發生，適用于通信系統誤碼率等指標測試。

數字解調接收機測試

高兼容性任意波數據格式，可以方便的播放用戶自定義的波形數據文件，同時具有高達150dB功率動態范圍，適用于數字解調接收機的靈敏度、信噪比等指標測試。
