功率分析儀wt500特點

電流量程： 0.5~40A

電壓量程： 15~1000V

基本功率精度： 0.1%

頻率量程： DC 0.5Hz~100kHz

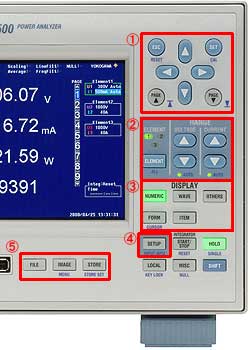

按鍵布局提供直觀控制

光標鍵 使用光標鍵可在四個不同方向上移動屏幕上的光標。還可使用光標鍵和SET鍵在軟菜單中進行選擇。WT500的菜單結構比其它型號更便于用戶使用。 RANGE鍵 使用RANGE鍵可設置電壓和電流量程。使用上下鍵可以直觀快捷地設置量程。 DISPLAY鍵 使用DISPLAY鍵可在數值顯示、波形記錄儀顯示和其它顯示之間進行切換。可輕松地改變顯示格式。 SETUP鍵 使用SETUP鍵可輸入功率分析儀測量所需的各種設置，比如接線方式和濾波器。 FILE、IMAGE和STORE鍵 這些與數據存儲相關的按鍵都在同一個 區域中。可方便地將數據存入USB存儲器中。

特點

• 同時測量DC和AC信號
  DC/AC信號轉換技術評價在再生能源市場中非常重要。使用2個或多個輸入單元，WT500可同時測量DC和AC信號，并計算輸入-輸出效率。

• 用于充電/放電和買電/賣電的單獨積分功能
  WT500擁有積分功能，不僅能夠評價二次電池等的充電放電電流，還能評價光伏發電系統中的賣電和買電。

• 用USB存儲器直接保存測量數據
  可將測量數據以CSV格式直接存入USB存儲器中。

• 使用光標鍵可輕松地進行設置
  菜單式屏幕實現直觀設置。

• 使用諧波測量/G5選件可同時測量常規數據和諧波數據
  可同時測量電壓有效值、電流有效值、功率分析值和最高50次諧波分析成分。

• WT系列產品用于節能設備的功率評估
  WT系列產品作為功率計，被用于綠色IT、能源之星、削減CO2排放及其他節能設備。包括WT500在內的所有WT系列產品可以滿足您的功率評價需求。

全新設計的操作界面

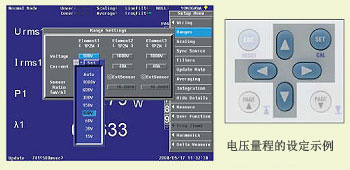

使用上下左右光標鍵實現直觀地操作。

為減少設置錯誤，菜單內容按測量優先等級排列顯示。

直接保存測量值功能

安裝了兩個外設USB端口，可以在最短時間內將數據(最大1GB)保存到USB存儲器中。可在Excel等應用程序中打開保存的數據。

* Excel是Microsoft Corporation在美國的注冊商標。

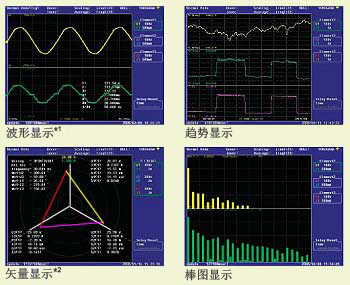

多種顯示格式

除顯示數值數據外，WT500還可以顯示輸入信號的波形和趨勢(隨時間變化的數值數據)。并且，安裝諧波測量選件(/G5)的WT500還可以選擇棒圖顯示和矢量顯示。

*1 可顯示高達約5kHz的波形。

*2 不含單相型號。

數值和波形顯示不可進行分屏顯示。

效率設置簡單、顯示方便

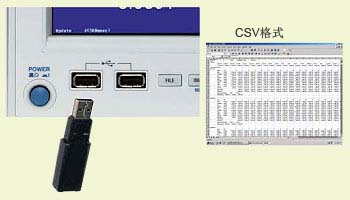

USB存儲功能

測量數據中必要的項目(如電壓、電流和功率)以二進制或CSV格式(最大1GB)保存至USB存儲器中。



使用Excel等常用應用程序可以打開以CSV格式保存的文件，從而以圖表形式顯示數據。

多種積分功能

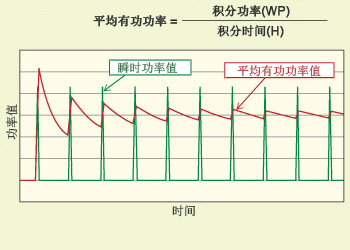

除有功功率(WP)、電流、無功功率(WQ)和視在功率(WS)的積分功能外，還新增了買/賣瓦時測量功能。還可以計算一段積分區間內的平均有功功率。

此功能適用于間歇設備控制的變動功率評價。平均有功功率運算使用用戶自定義設置。
