顛覆傳統的企業級功率分析儀
企業研發測試無與倫比
0.02% 功率測量精度

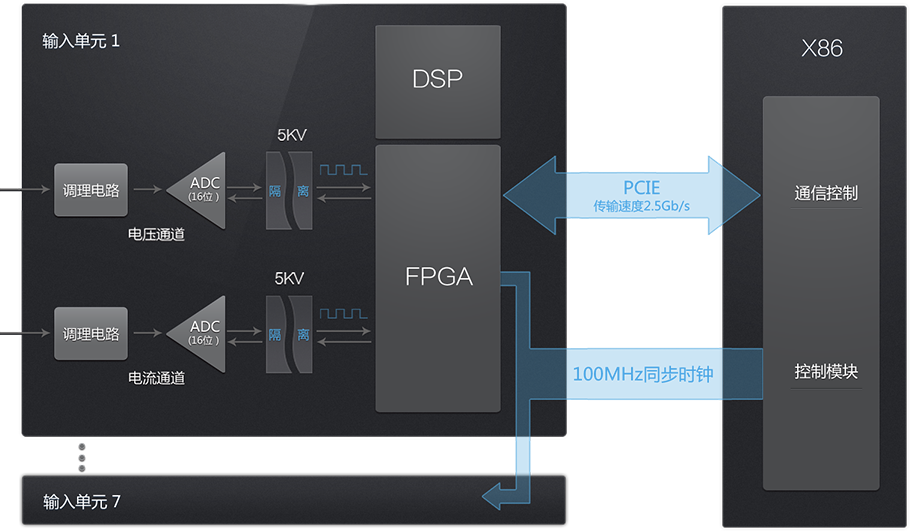

PA6000功率分析儀采用了嵌入式領域先進的設計平臺架構，從前端的模擬電路設計，到DSP與FPGA的高速運算處理電路設計，最后到工業級X86的控制技術，每一部分我們都做了最優化處理，最終使PA6000達到了0.02%的功率測量精度。（PA3000功率分析儀為0.1%）
1500V（峰值因數1.33），7通道直接測量
PA5000功率分析儀采用了高穩定度溫度補償?shù)?00MHz同步時鐘，避免了溫漂帶來的測量誤差，使每個通道的相位誤差都在10ns以內，保證了有功功率及功率因數測量精度。

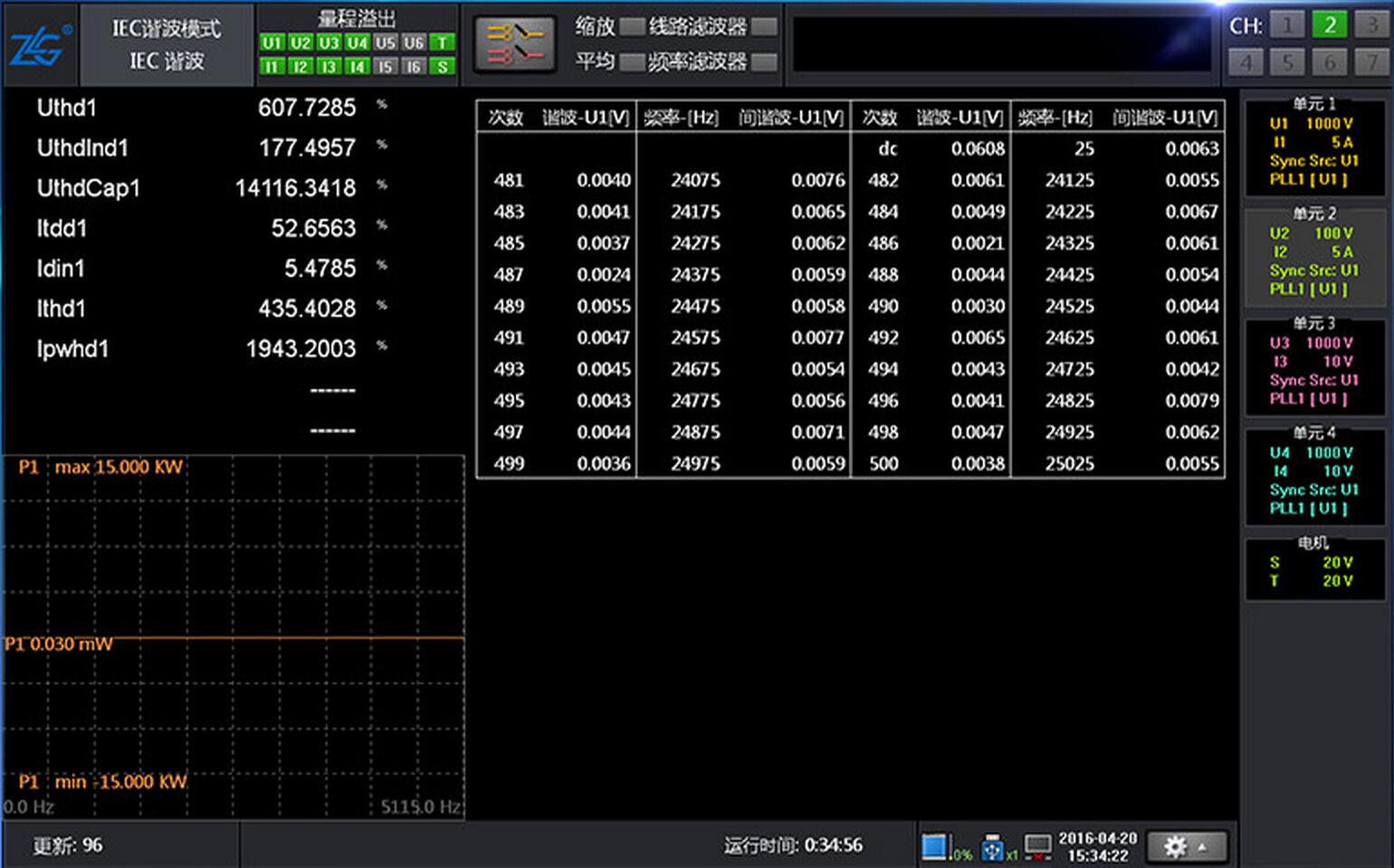

256次諧波測量
PA6000功率分析儀帶寬為DC/0.1Hz‐1MHz，由于采用了PLL源倍頻技術，可實現速度更快、動態范圍更廣的諧波測量，在諧波模式下可實現對電壓、電流基波、功率、相位、諧波成分和總諧波失真因數（THD）的準確測試。

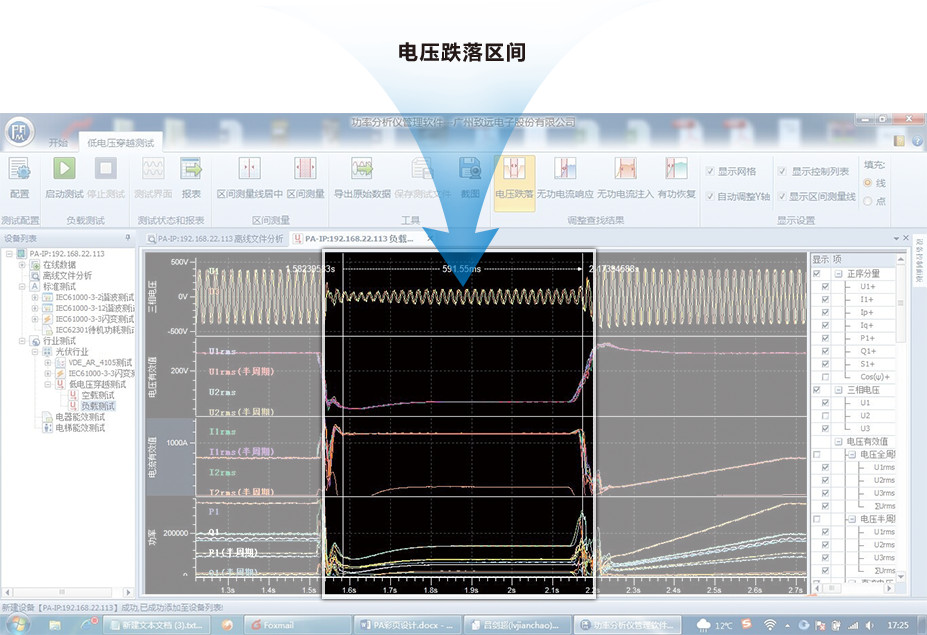

光伏與風電行業低電壓穿越（LVRT）測試
PA6000功率分析儀配合自帶的PAM軟件，不僅可以完美解決光伏行業的低電壓穿越測試問題，更是獨家加入了風電行業的低電壓穿越測試功能，可以幫助風電行業用戶自主的對風電換流器進行低電壓穿越測試。
詳情見光伏風電行業應用

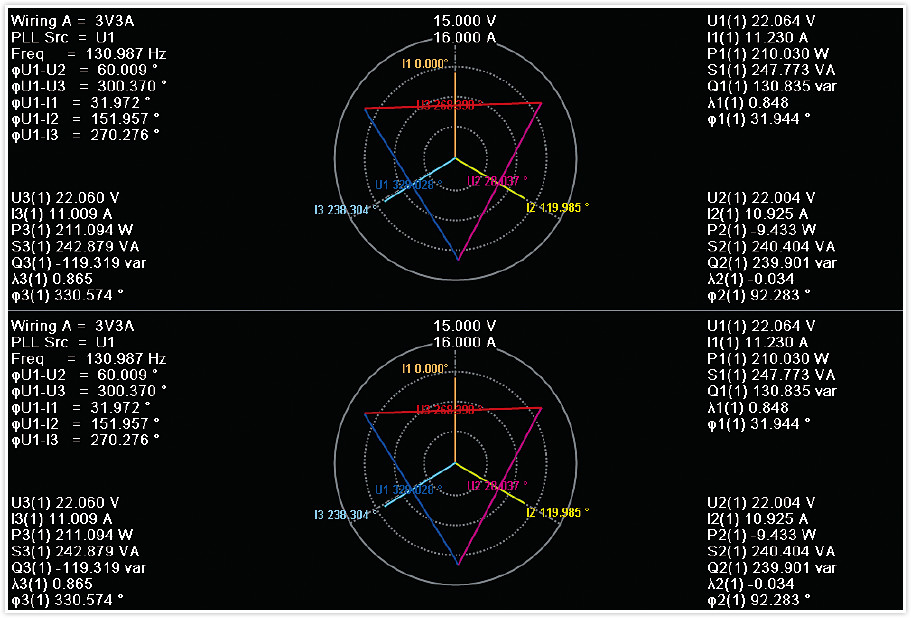

雙矢量圖分析
PA6000功率分析儀可同時測量并顯示變頻器輸入三相與輸出三相的矢量圖，可對輸入、輸出各相間的相角關系進行分析，準確評估出輸入信號對輸出信號的角差影響。

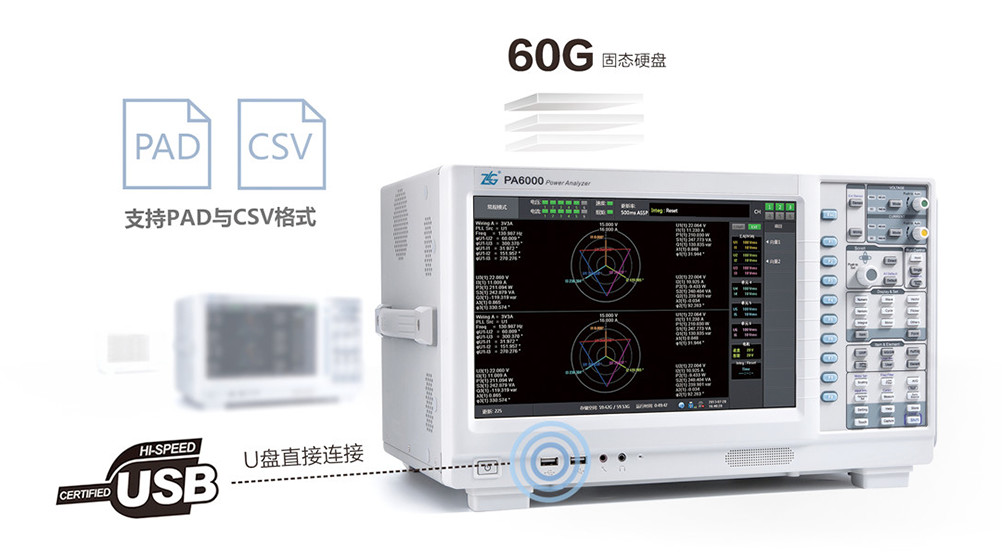

60G 數據存儲與優秀的數據格式分析
PA6000功率分析儀擁有高達60G的固態硬盤可以海量存儲數據，用戶更可以直接連接U盤將想要的數據全部儲存，PAD與CSV格式多樣支持、存儲時間隨意控制，讓存儲再也不是難題。
PA6000功率分析儀詳細參數表
輸入?yún)?shù)：
| 輸入?yún)?shù) | 參數描述 | ||
| 測量量程 | 電壓 | 300mV、1V、3V、10V、30V、100V、300V、600V、1000V、1500V（峰值因數1.33） | |
| 電流 | 直接輸入 （峰值因數為 3） | ||
| 5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A | |||
| 30A: 300mA、1A、3A、10A、15A、30A | |||
| 50A: 1A、3A、10A、15A、30A、50A | |||
| 傳感器輸入（峰值因數為 3） | 30mV、100mV、300mV、1V、3V、10V | ||
| 連續最大允許輸入值 | 電壓 | 峰值 2000V 或 RMS 值 1300V，取兩者較小值 | |
| 電流 | 直接輸入 | ||
| 5A：峰值 15A 或 RMS 值 6.5A，取兩者較小值 | |||
| 30A:峰值60A 或RMS 值33A，取兩者較小值 | |||
| 50A:峰值90A 或RMS 值55A，取兩者較小值 | |||
| 傳感器輸入 | 峰值不得超過量程的 4 倍，有效值不得超過量程的2倍 | ||
| 瞬時最大允許輸入值 （≤ 1s） | 電壓 | 峰值 3000V 或 RMS 值 1500V，取兩者較小值 | |
| 電流 | 直接輸入 | ||
| 5A：峰值 22.5A或 RMS 值 10A，取兩者較小值 | |||
| 30A：峰值80A 或RMS 值40A，取兩者較小值 | |||
| 50A：峰值100A 或RMS 值60A，取兩者較值 | |||
| 傳感器輸入 | 峰值不得超過量程的 5 倍，有效值不得超過量程的3倍 | ||
| 輸入阻抗 | PA6000 |
| 電壓輸入阻抗 | 輸入電阻：2MΩ，輸入電容：10pF |
| 電流輸入阻抗 | 5A:輸入電阻：100mΩ，輸入電感：0.07μH 30A:輸入電阻：10mΩ，輸入電感：0.03μH 50A:輸入電阻：5mΩ，輸入電感：0.07μH |
| 傳感器電壓輸入阻抗 | 輸入電阻：1MΩ，輸入電容：45pF |
| 輸入?yún)?shù) | PA6000 |
| 輸入帶寬 | DC，0.1Hz~1MHz |
| 采樣率 | 200KS/s |
| 最大連續共模電壓 | 1000Vrms |
精度：
| 輸入信號頻率范圍 | PA6000 | |
| 電壓 / 電流 | 功率 | |
| DC | 電流5A 板卡：0.05+0.10+20uA 電流30A 板卡：0.05+0.05 電流50A 板卡：0.05+0.05 電壓/ 傳感器：0.05+0.05 | 電流5A 板卡：0.05+0.10+20uA* 電 壓讀數 電流30A 板卡：0.05+0.10 電流50A 板卡：0.05+0.10 電壓/ 傳感器：0.05+0.10 |
| 0.1Hz ≤ f ＜ 30Hz | 0.10 + 0.20 | 0.20 + 0.30 |
| 30Hz ≤ f ＜ 45Hz | 0.03 + 0.05 | 0.05 + 0.05 |
| 45Hz ≤ f ＜ 66Hz | 0.01 + 0.03 | 0.02 + 0.04 |
| 66Hz ≤ f ＜ 1KHz | 0.03 + 0.05 | 0.05 + 0.05 |
| 1KHz ≤ f ＜ 10KHz | 0.10 + 0.05 | 0.15 + 0.10 |
| 10KHz ≤ f ＜ 50KHz | 0.30 + 0.10 | 0.30 + 0.20 |
| 50KHz ≤ f ＜ 100KHz | 2.00 + 0.20 | 2.00 + 0.30 |
| 100KHz ≤ f ＜ 500KHz | 5.00 + 1.00 | 8.00 + 2.00 |
| 500KHz ≤ f ≤ 1MHz | 6.00 + 1.00 | 10.00 + 2.00 |
功率分析儀的測量精度是在以下條件給出：溫度：23±1℃；濕度：30~70%R.H.；輸入信號：正弦波；共模電壓：0V；預熱后, 線路濾波器： OFF。λ(功率因數)： 1。峰值因數：3。預熱30分鐘后，f是頻率。數據更新率：500ms。
顯示 ：
| 顯示參數 | PA6000 |
| 顯示器 | 12.1 寸彩色液晶 |
| 分辨率 | 1280×800 像素 |
| 觸摸屏 | 支持觸摸屏操作 |
| 顯示更新 | 與數據更新率相同 |
儲存 ：
| 內部固態硬盤容量 | 60G 存儲空間，支持長時間存儲：大于 1 萬小時 ( 常規 ) |
| USB 存儲接口 | 支持 USB 存儲接口 |
