產品綜述

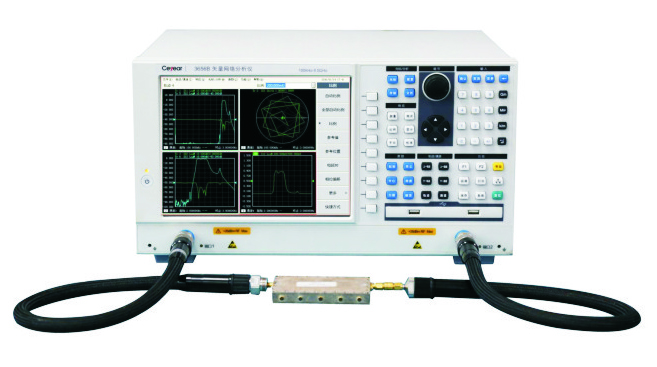

3656系列矢量網絡分析儀適用于無線通信、有線電視、教育及汽車電子等領域，可用于對濾波器、放大器、天線、電纜、有線電視分接頭等射頻元件的性能測量。該產品采用Windows操作系統；具有誤差校準功能、時域功能、夾具仿真器功能；具有對數幅度、線性幅度、駐波、相位、群延時、Smith圓圖、極坐標等多種顯示格式；提供多種校準方式，包括頻響、單端口、響應隔離、增強型響應、全雙端口，快速SOLT校準及電校準功能；能夠多通道多窗口顯示；具有USB接口、LAN網口、GP-IB接口、VGA接口。可快速、精確地測量被測件S參數的幅度、相位和群延遲特性，具備高效、強大的誤差修正能力。

功能特點

• 具有高達125dB的動態范圍，可對高抑制比器件進行精確測量；

• 3656A可選75?測試端口阻抗選件，進行有線電視元件測量；

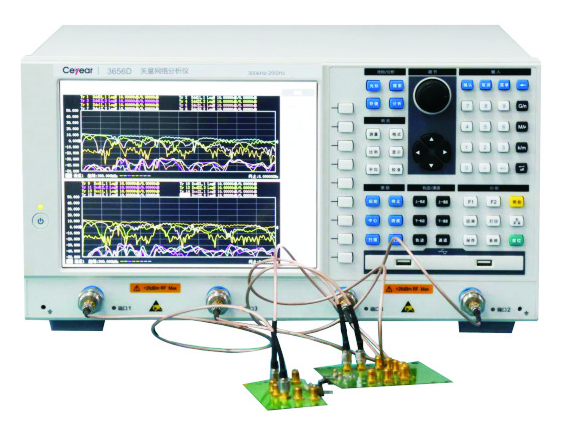

• 3656D具有四端口選件，單次連接即可實現四端口網絡全部16個S參數測量，并可進行平衡參數測量；

• 低至0.001dBrms跡線噪聲使網絡分析儀具有更高的測試精度；

• 提供多達64個獨立測量通道，快速執行復雜測試方案；

• 強大的數據分析能力，如紋波測試、帶寬測試、極限測試等功能，方便用戶進行合格判定，提高測試效率；

• 標配時域分析功能；

• 夾具仿真器能模擬科研生產的多種測量場合，快速、實時地獲得相應的測量結果；

• 具備LAN、GP-IB接口，可進行遠程控制及系統互聯并帶有四個USB接口。




大動態范圍

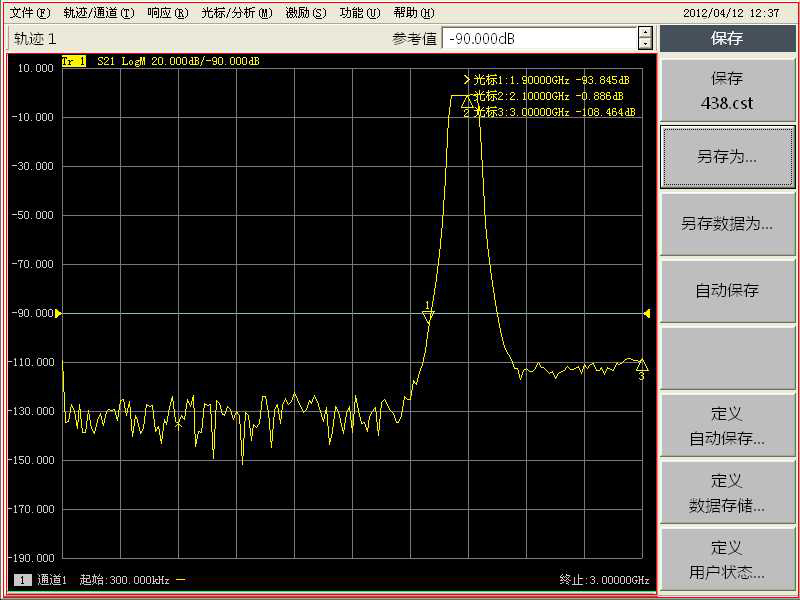

       具有高達125dB（IFBW=10Hz）的動態范圍，可對高抑制比器件進行精確測量。

跡線噪聲低

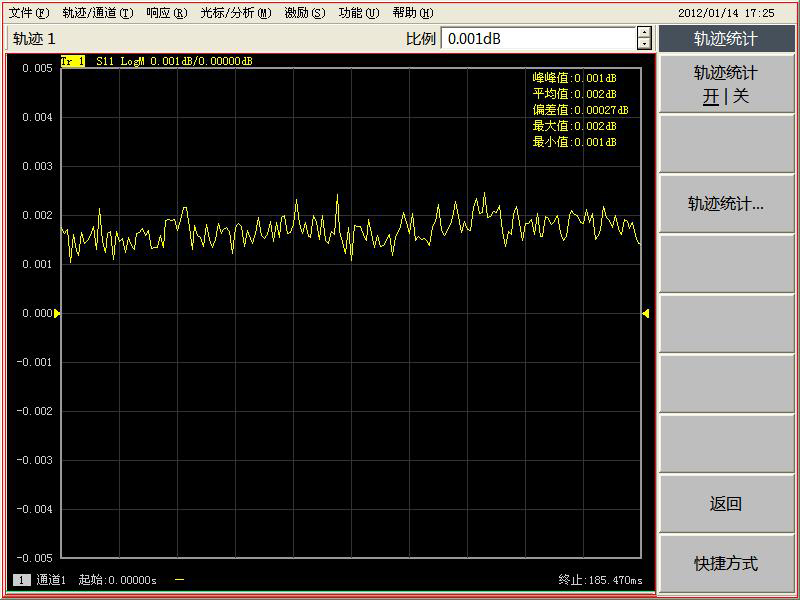

       0.001dBrms跡線噪聲，可以有效降低測量誤差。

時域分析功能

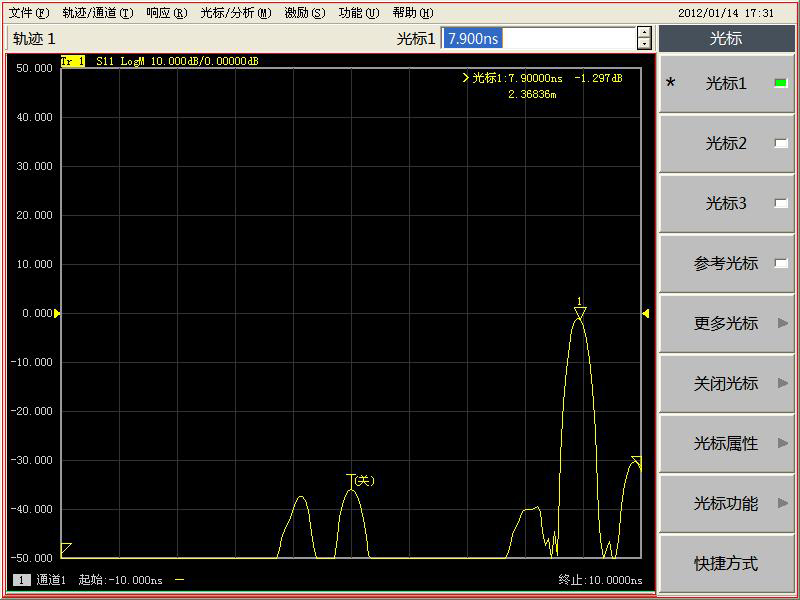

       利用時域軟件功能可進行被測件的時域測量，全面測試被測件的性能指標。如進行電纜故障點定位及長度測量等。

強大的數據分析能力

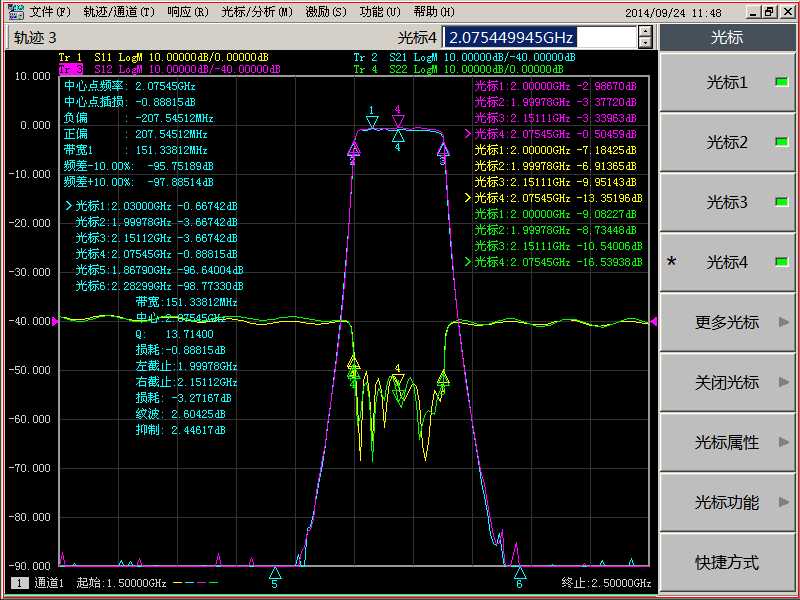

       具有極限測試、紋波測試、帶寬測試、濾波器自動統計等多種分析功能，使損耗、紋波、抑制一覽無余，并方便進行跳頻濾波器調試。

典型應用

移動通信產品生產測試

       3656系列矢量網絡分析儀頻段范圍能夠滿足移動通信產品的生產測試需求，具有掃描速度快、動態范圍大、體積小等特點，非常適合工廠的批量生產測試工作，可用于對濾波器、放大器、天線、電纜等射頻元件的測試，3656A也可選75Ω端口阻抗系統(選件3656-H01)，進行有線電視元件的性能測量。

無源多端口器件和平衡器件測試

       3656D矢量網絡分析儀具備四端口測試功能，單次連接即可實現四端口網絡全部16個S參數測量，非常適合工廠的多端口器件大批量生產測試工作；具有平衡參數測量功能，使用三個測試端口或四個測試端口，進行全三端口或全四端口校準后，選擇相應的工作模式（單端-平衡網絡、單端-單端-平衡網絡、平衡-平衡網絡），就可以獲得平衡器件的混合S參數。
