產品綜述

       6337D光功率計是一款雙通道、高靈敏度、高精度、寬動態范圍的光功率計，其最高測試靈敏度達到-90dBm，功率不確度優于±3.5%，能夠測量800nm~1700nm光波段、-90dBm~+10dBm寬動態范圍內的光功率。該產品采用模塊化設計，可選配不同性能光功率計模塊和外置探頭，滿足用戶不同測試波段、不同功率范圍的測試需求，具有豐富的功能可拓展性，易于搭建光波測試平臺。該產品配備網口、RS232C、GPIB、USB接口，可自動實現遠程監控測試。廣泛用于光纖核心元器件、光通信設備、光纖光纜、光有源無源器件的校準或檢測，具有靈敏度高、測試精度高、功率范圍寬、性價比高等優點。

 功能特點

主要特點

l -90dBm高靈敏度光功率測試能力

l 光功率自校準測試功能

l 數據存儲、回放和輸出功能

l 光功率波動圖形化分析功能

l 網口、RS232C、GPIB、USB接口功能

-90dBm高靈敏度光功率測試能力

該產品為用戶提供了兩個光功率測試通道，最高靈敏度均可達到-90dBm。用戶可以分別設置兩個通道的光波長、功率單位、光功率參考值、測試平均時間等參數，兩個通道可以同時進行光功率測試。

光功率自校準測試功能

該產品為用戶提供了多個校準波長點，可滿足大多數用戶需求，開機后各光功率計模塊可自動校準。若用戶對校準波長有特殊要求，也可單獨進行校準。

數據存儲、回放和輸出功能

該產品為用戶提供了測試過程中的數據存儲、數據回放、數據輸出功能，以方便用戶對記錄的數據進行后期處理。

光功率波動圖形化分析功能

該產品為用戶提供了光功率波動圖形化分析功能。用戶可以通過圖形化功能實時監測當前的光功率變化曲線；用戶還可以對一段時間內的光功率進行分析操作，可查看此段時間光功率最大值、最小值、峰峰值、漂移、標準差等信息。

網口、RS232C、GPIB、USB接口功能

該產品提供了網口、RS232C、GPIB、USB接口功能。用戶可選擇合適的接口與PC機組成自動測試系統，可用于光功率的遠程測量和數據實時采集。

典型應用

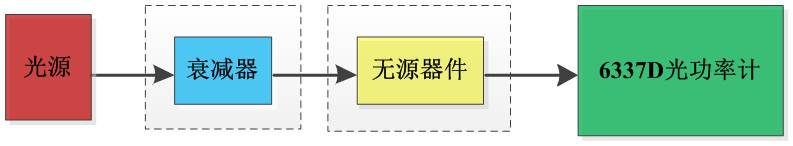

光源、光衰減器、光無源器件等測試校準

6337D光功率計可為光源、衰減器等提供高精度校準測量，還可應用于高標準光無源器件光功率損耗測試、檢測測試等。

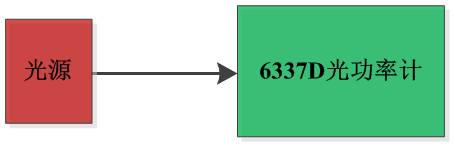

測量光源光功率穩定度

6337D光功率計可高精度地測量光源在一定時間內的穩定度。將光纖光纜的輸出端口插入到6337D光功率計的功率輸入端口，開機預熱后，設定光功率計的測量波長與光源中心波長一致，進入光功率波動圖形化界面，測量光源穩定度。
