概要：Kikusui PCR-LE2 系列 多路輸出交流安定化電源

PCR-LE2 系列是以 PCR-LE 系列為基礎，以一臺主機即能通過面板操作切換進行同一容量的單相輸出/單相 3 線輸出/三相輸出的模式。

集中了 PCR-LE 系列同樣的基本性能，并將功率單元部與 PCR-LE 系列實行共通，因此與單相/單相 3 線/三相等個別系統分別設置相比，操作更加簡便，并有利于空間的有效使用。6kVA、9kVA、12kVA、18kVA、27kVA 的 5 種型號。

特長：Kikusui PCR-LE2 系列 多路輸出交流安定化電源

• 寬輸出量程也，可直流輸出
  另外，可實現DC輸出和AC+DC輸出。可在化學及物理等廣泛的領域內使用。


• 輸出額定電壓（AC）: 1 ～ 300V

• 輸出額定頻率: 1 ～ 999.9Hz

• 輸出額定電壓（DC）: ± 1.4 ～± 424V

• 響應選擇
  按照負載條件及用途，可選擇內部放大器系統的響應（應答速度）。

• 通常速度（MEDIUM）: 在各種電源環境試驗中

• 高穩定性（SLOW）: 在EMC試驗站點用供給等中

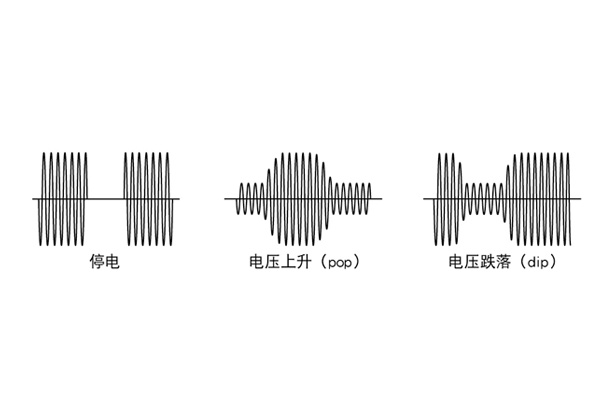

• 模擬電源線異常
  在AC模式下使用時，可通過停止PCR-LE2系列的輸出、電壓跌落，電壓上升，來模擬電源線的異常。可用于整流電源及電子儀器等的試驗。


• 各種計測功能
  可測量輸出的實際有效值電壓/電流、峰值電壓/電流、有效功率/視在功率、功率因素。 可分析輸出電流的高次諧波（可達40次）。


• 時序功能
  輸出電壓/頻率/波形可隨時間變化，能夠自動執行電源環境試驗。除AC輸出以外，也可實現DC輸出及AC+DC輸出的時序。可設定0.1ms的分辨率，并搭載初始相位設定、相位驟變、跳躍功能、暫停功能。


• 傳感檢測、電壓補償調節
  即使裝置在遠離負載儀器的地方，也能對電壓降低進行補償，穩定負載端的電壓（有效值）。 在傳感檢測中，有硬件傳感檢測和軟件傳感檢測。可按照負載條件及使用用途區別使用。


• 輸出電流控制
  利用可選（時間、連續）的跳閘電流限制功能，可穩定控制輸出電流（實際有效值），實現連續運轉動作。在電力設施（分電盤、斷路器、配線設施等）穩定的條件下，可進行通電試驗。


• 節能功能（節電功能）

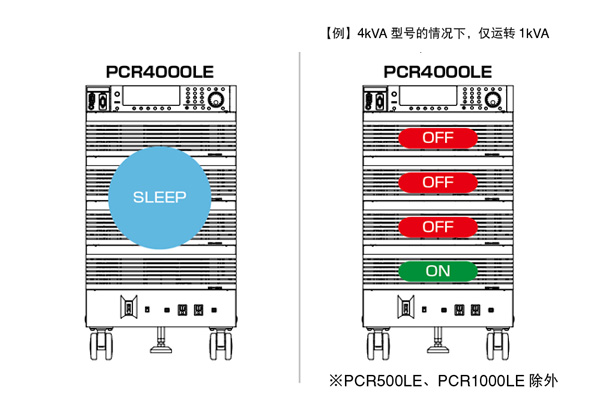

• 睡眠功能
  一定時間無輸出后，功率單元會進入休眠狀態，這樣可抑制電力消耗。

• 節能運轉功能
  可以利用節能運轉功能，根據負載大小的需要，只提供負載所需要的功率。


• 外部通信
  RS232C（標配）。通過選購件，可使用GPIB、USB、LAN進行遠程遙控。由于LAN支持LXI規格，因此可獲得性價比較高的系統結構。


• 存儲功能
  主機存儲器上共計可存儲99個波形庫番號，包括輸出頻率、電壓（AC/DC）、和一個周期的波形數據。
  另外，可以在USB存儲器上保存主機存儲器內容、面板設置、電源線異常仿真、時序數據。


• 支持標準
  可用于IEC61000-3及4系列標準試驗系統。選購件中還準備了應用程序軟件。詳細內容請參照卷末。


• 遠程遙控前面板
  前面板可取下使用。可通過選購件的控制面板延長線（選購件：EC05-PCR），作為遠程遙控器使用。


• 伴隨反向電流的“系統連接試驗”
  依照系統聯網技術要求方針


• 通過單元結構獲得的卓越維護性能
  PCR-LE2系列為單元結構。功率單元可采用1kVA單位進行維護（更換等）。


• 其他功能


• 設定輸出阻抗

• 測量高次諧波

• 軟件起動（控制上升時間）

• 固定內部Vcc

陣容：Kikusui PCR-LE2 系列 多路輸出交流安定化電源

選購件 (關聯產品)：Kikusui PCR-LE2 系列 多路輸出交流安定化電源

IB05-PCR-LE

GPIB接口
GPIB接口用于PCR-LE系列

US05-PCR-LE
USB接口
USB接口用于PCR-LE系列

LN05-PCR-LE
LAN接口
LAN接口用于PCR-LE系列

EX05-PCR-LE
外部信號輸入接口
PCR-LE用外部信號輸入接口 (受了放大后的輸出波形輸入)

EX06-PCR-LE
^外部信號輸入接口
PCR-LE用外部信號輸入接口 (以改變的AC輸出的電壓值根據DC信號)

LIN1020JF
在線阻抗網絡
單相2線 在線阻抗網絡(20A)

LIN3020JF
在線阻抗網絡
單相2線/3線, 三相3線/4線 在線阻抗網絡(20A)

LIN3060J
在線阻抗網絡
單相2線/3線, 三相3線/4線 在線阻抗網絡(60A)

OP01-LIN1020JF
在線阻抗網絡選購
LIN1020JF (在線阻抗網絡) 三相擴展

DSI1020
IEC電壓跌落模擬器
IEC電壓跌落模擬器, 對應單相2 線制, 高速電壓切換 (升時間1μs ?5μs),對應電壓驟降 (0%，40%，70%，80%)

DSI3020
IEC電壓跌落模擬器
IEC電壓跌落模擬器, 對應單相2 線/單相3 線/三相3線/三相4 線 高速電壓切換 (升時間1μs ?5μs), 對應電壓驟降 (0%，40%，70%，80%), 對應相電壓/ 線間電壓的驟降試驗, 對應最大線間輸入電壓500V

SD009-PCR-LE/WE
電源線抗擾性試驗用軟件
SD009-PCR-LE（Quick Immunity Sequencer 2）是使用本公司的多功能交流電源PCR-LE系列，實施符合EMC標準規定的抗擾性試驗標準（IEC61000-4系列）中有關電源線干擾標準要求的抗擾性試驗時必備的應用程序軟件。除可用于符合最新標準要求的試驗或一部分預備試驗外，還可擴大設定試驗條件，用于開發階段的預審認證試驗、以及抗擾性余量容限試驗。
*注：為了使用這個軟件，你將需要至少2.0固件版本的PCR-LE。  更加…

Wavy for PCR-LE (SD011-PCR-LE)
程控必備的軟件
PCR-LE/LE2 系列用程控必備的軟件  更加…

SD012-PCR-LE/WE
航空電子設備測試用軟件
Avionics Test Software“SD012- PCR-LE”是控制本公司生產的PCR-LE／LE2系列高性能交流穩定電源及支持飛機測試標準的應用軟件。所支持的測試標準有軍用飛機測試標準“MIL-STD-704”及民用飛機測試標準的“RTCA/DO-160”,“JIS W0812”。 因?yàn)閷y(cè)試方法設置為程序庫，所以只選擇連線方式和測試方式，就能夠輕松進行測試。
*注：為了使用這個軟件，你將需要至少4.2固件版本的PCR-LE/LE2。  更加…

AC14-1P3M-M8C-3S
輸入電源線
單芯、3根3 m 14 mm2 M8 (用于PCR3000LE/6000LE(單相)/6000LE2(單相))

AC14-1P3M-M5C-4S
輸入電源線
單芯, 4 根 3 m 14 mm2 M5 (用于PCR6000LE(三相3線), 6000LE2(三相3線), 9000LE, 9000LE2, PCR12000WE2R(三相 3 線))

AC5.5-1P3M-M5C-5S
輸入電源線
單芯, 5 根 3 m 5.5 mm2 M5 (用于PCR6000LE(三相 3 線), PCR6000LE2(三相 3 線), 9000LE, 9000LE2, PCR6000WE2(三相 4 線), PCR12000WE2(三相 4 線))

EC05-PCR
控制面板延長電線
控制面板延長電線用于PCR-LE系列 2 m
