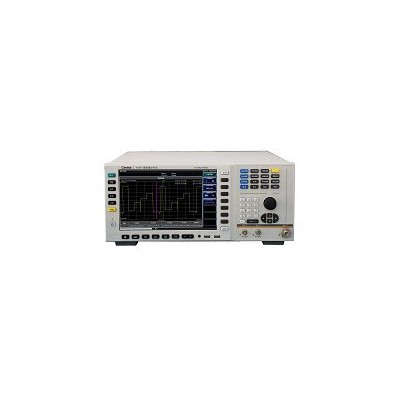

產品綜述
AV36110標量網絡分析儀由標量網絡分析儀主機和系列檢波器組成，用于測試射頻、微波頻段元器件和部件的傳輸損耗、反射損耗及絕對輸出功率。設計中采用二極管檢波技術、數字信號處理技術及多維校準補償技術等使得該儀器主要技術指標較以往有很大提高，頻率測量范圍為10MHz～110GHz，功率測量范圍為-50dBm～+20dBm。可廣泛用于廣播電視、CATV、微波中繼、衛星通信、雷達等領域，尤其方便了放大器、混頻器、濾波器、接收機及雙工器的測試。
功能特點
標量網絡分析儀配上檢波器及高方向駐波比測試器，具有可測試射頻、微波頻段元器件和部件的傳輸損耗、反射損耗，駐波比等參數功能；
能對檢波器進行功率自動校零校準，使儀器具有絕對功率測量功能；
自適應歸一化功能；
標記搜索功能：最大點、最小點、帶寬等；
顯示功能：駐波比顯示方式、絕對功率顯示方式、相對功率顯示方式；
8.40彩色TFT-LCD顯示，中/英文圖形化操作界面，方便用戶使用；
智能在線幫助，對每個菜單進行了描述，方便用戶使用；
獨特的USB接口功能，可方便快速的實現測量波形的轉存和打印。
多個輸入通道測量
具有3個輸入通道、4個邏輯通道進行傳輸損耗、反射損耗，駐波比等參數測量功能。
絕對功率測量功能
增加了動態校準源，可實時校零校準，具有絕對功率測量功能。
主機主要技術指標
頻率范圍 | 10MHz～110GHz | ||||
通道動態范圍 | -50dBm～+20dBm | ||||
顯示分辨率 | 水平： 101、201、401、801及1601個點 垂直：0.01dB | ||||
測量方式 | A、B、R三通道輸入，A/R、B/R等比值測試。 具有四個顯示通道可任意選擇不同輸入通道。 | ||||
最小掃描時間 | 掃描點數 | 1輸入 | 2輸入 | 3輸入 | |
101 | 40 | 40 | 40 | ||
201 | 40 | 40 | 52 | ||
401 | 40 | 72 | 104 | ||
801 | 80 | 144 | 208 | ||
1601 | 160 | 288 | N/A | ||
校準源 | 頻率準確度 | 50MHz±0.5MHz | |||
輸出功率范圍 | -40dBm～+20dBm | ||||
功率分辨率 | 0.1dB | ||||
功率準確度 | ±1.5% （0dBm和25℃） | ||||
輸出連接器 | N型陰頭 | ||||
顯示 | 8.4”彩色TFT-LCD | ||||
存儲 | 內部或U盤 | ||||
打印 | USB口打印機 | ||||
接口 | GPIB、LAN、USB | ||||
工作條件 | 工作溫度范圍為：0℃～40℃ 存儲溫度范圍為：－20℃～70℃ | ||||
電源 | 220V（±10%），50Hz（±5%） | ||||
結構特點 | 臺式 | ||||
外形尺寸（寬í高í深） | 430mmí195mmí460mm | ||||
最大重量 | 約15kg | ||||
環境適應性 | 符合GJB3947-2000中4級設備的規定要求 | ||||
電磁兼容性 | 符合GJB3947-2000的規定要求 | ||||
安全性 | 符合GJB3947-2000的規定要求 | ||||
可靠性 | MTBF（θ0）≥3000h | ||||
最大功耗 | 120W | ||||
電源輸入形式 | 單相220V±10%，50Hz±5% | ||||
附件主要技術指標
檢波器
| AV80302射頻檢波器 | 頻率范圍 | 10MHz～18GHz | |
功率動態范圍 | -50dBm～+20dBm | |||
最大駐波比 | 50MHz～2GHz | 1.15 | ||
2GHz～18GHz | 1.25 | |||
功率平坦度 | ±0.3dB | |||
功率準確度 | +20dBm～-40dBm | ±0.6dB | ||
-40dBm～-50dBm | ±1.2dB | |||
最大輸入功率 | +23dBm | |||
輸入連接器 | N型陽頭 | |||
AV80303寬頻帶檢波器 | 頻率范圍 | 50MHz～40GHz | ||
功率動態范圍 | -50dBm～+20dBm | |||
最大駐波比 | 50MHz～2GHz | 1.15 | ||
2GHz～18GHz | 1.25 | |||
18GHz～26.5GHz | 1.35 | |||
26.5GHz～40GHz | 1.60 | |||
功率平坦度 | 50MHz～18GHz | ±0.3dB | ||
18GHz～40GHz | ±0.5dB | |||
功率準確度 | +20dBm～-40dBm | ±0.6dB | ||
-40dBm～-50dBm | ±1.2dB | |||
最大輸入功率 | +23dBm | |||
輸入連接器 | 2.4mm陽頭 | |||
AV82301波導檢波器 | 頻率范圍 | 26.5GHz~40GHz | ||
功率動態范圍 | -40dBm~+20dBm | |||
最大駐波比 | 1.90 | |||
功率平坦度 | ±1.5dB | |||
功率準確度(以0dBm為參考) | ±（1.5+0.03/dB）dB | |||
最大輸入功率 | +23dBm | |||
輸入連接器 | 8mm波導 | |||
AV82302波導檢波器 | 頻率范圍 | 40GHz~60GHz | ||
功率動態范圍 | -35dBm~+20dBm | |||
最大駐波比 | 1.90 | |||
功率平坦度 | ±1.5dB | |||
功率準確度(以0dBm為參考) | ±（1.5+0.03/dB）dB | |||
最大輸入功率 | +23dBm | |||
輸入連接器 | 6mm波導 | |||
| AV82303波導檢波器 | 頻率范圍 | 50GHz~75GHz | ||
功率動態范圍 | -35dBm~+20dBm | |||
最大駐波比 | 1.90 | |||
功率平坦度 | ±1.5dB | |||
功率準確度(以0dBm為參考) | ±（1.5+0.03/dB）dB | |||
最大輸入功率 | +23dBm | |||
輸人連接器 | 5mm波導 | |||
AV82304波導檢波器 | 頻率范圍 | 75GHz~110GHz | ||
功率動態范圍 | -35dBm~+20dBm | |||
最大駐波比 | 1.90 | |||
功率平坦度 | ±1.5dB | |||
功率準確度(以0dBm為參考) | ±（1.5+0.03/dB）dB | |||
最大輸入功率 | +23dBm | |||
輸入連接器 | 3mm波導 | |||
電橋 | AV10618寬帶電橋 | 頻率范圍 | 10MHz～18GHz | |
方向性 | 10MHz～2GHz | 36dB | ||
2GHz～12.4GHz | 34dB | |||
12.4GHz～18GHz | 32dB | |||
最大駐波比 | 10MHz～2GHz | 1.20 | ||
2GHz～12.5GHz | 1.50 | |||
12.5GHz～18GHz | 1.80 | |||
最大輸入功率 | +23dBm | |||
輸入連接器 | N型陰頭 | |||
