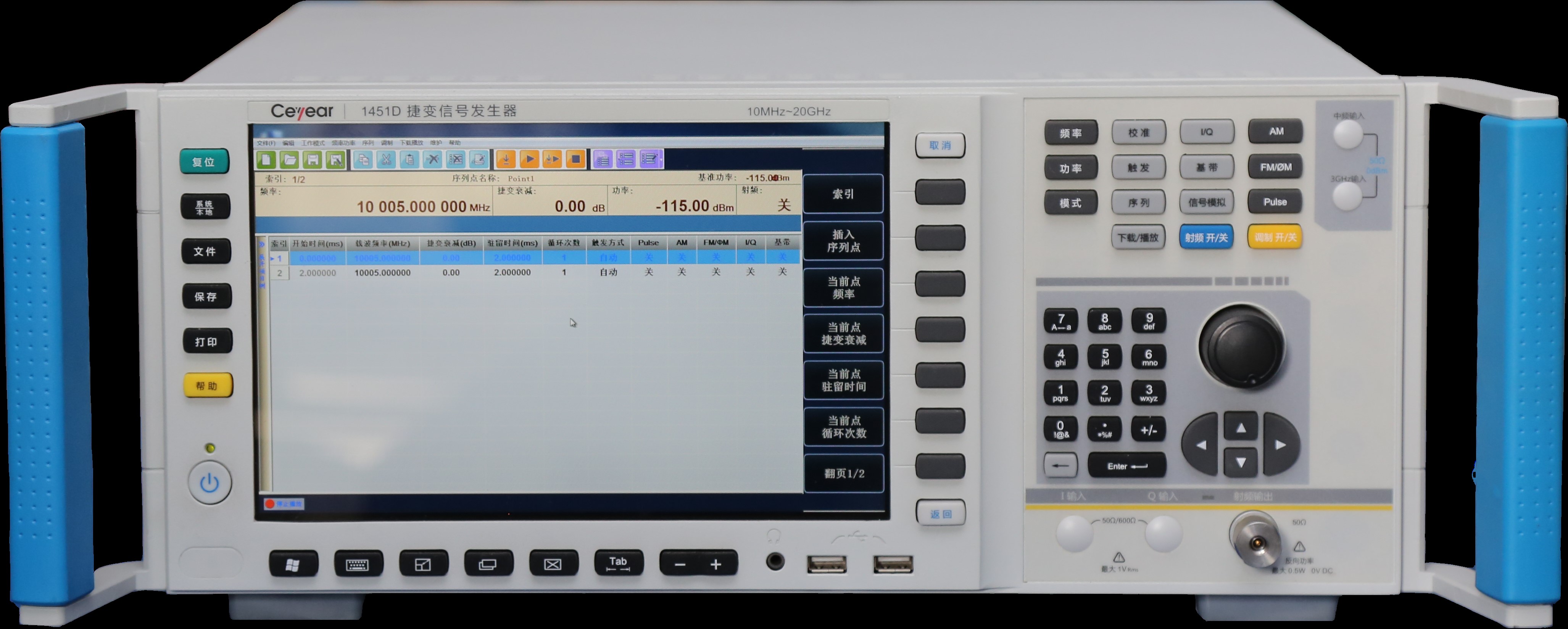

產品綜述

1451系列捷變信號發生器采用直接數字合成（DDS）技術和直接模擬合成技術（ADS）相結合的設計方案，實現覆蓋10MHz~3/20/40GHz全頻段的頻率捷變，捷變時間小于150ns，功率捷變動態范圍大于60dB，捷變時間小于200ns。該款儀器擁有高頻率分辨率，低相位噪聲和優異的頻譜純度，還具備調頻、調相、調幅、脈沖調制以及矢量調制功能，通過靈活的序列編輯界面，可實現多參數調制捷變和靈活多變的多序列點捷變輸出。該捷變信號發生器通過網絡接口控制，可實現外部直接頻率控制和外部序列控制；提供外部中頻輸入接口，可作為捷變上變頻器使用。該產品提供GPIB、LAN、USB、VGA等標準接口，可外接鍵盤、鼠標進行操作，采用10.1寸大屏幕液晶顯示，可多窗口操作，信息顯示直觀、豐富，操作靈活、方便。可滿足捷變頻雷達、電子戰、跳頻通信等領域對捷變頻信號激勵與信號模擬的測試需求，為相關領域系統和產品的研制、生產及維護提供保障。

功能特點

• 10MHz~3/20/40GHz全頻段頻率、功率捷變

• 超高速頻率捷變：＜150ns

• 大動態功率捷變范圍：＞60dB

• 超高速功率捷變：＜200ns

• 低相位噪聲：-118dBc/Hz@10kHz，10GHz（典型值）

• 優異的頻譜純度

• 高性能調制：FM、φM、AM、Pulse、I/Q

• 多參數調制捷變序列輸出

• 500MHz脈內線性調頻帶寬

• 支持內部捷變序列、連續波、上變頻等多種模式選擇

• 靈活的大屏幕觸控操作

• 中英文菜單，易于使用


超寬帶任意頻率間捷變

1451系列捷變信號發生器能提供10MHz~40GHz頻段范圍內任意頻率捷變，可滿足捷變頻雷達、電子戰、捷變頻制導系統等對超寬帶頻率捷變信號的激勵需求，也可為您提供相應模擬信號。

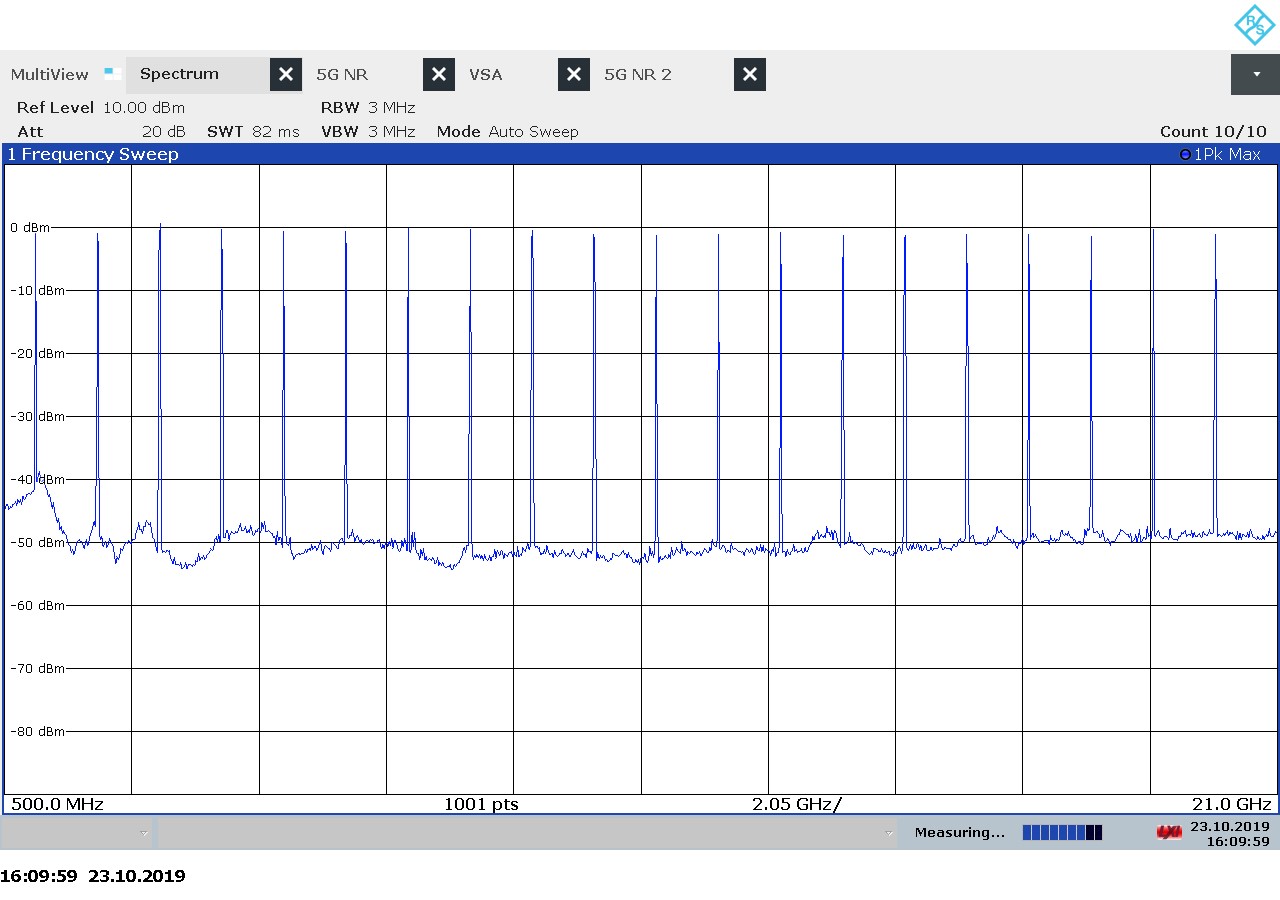

1GHz~20GHz、步進1GHz頻率捷變輸出

超高速頻率捷變輸出

1451系列捷變信號發生器可為您提供捷變時間小于150ns的頻率捷變，可滿足各種捷變頻體制裝備系統中對頻率捷變速度的測試需要。

1GHz、2GHz、3GHz間頻率捷變，實測時間＜120ns

5GHz、20GHz間頻率捷變，實測時間135ns

優異的功率捷變輸出

1451系列捷變信號發生器全頻段可實現動態范圍大于60dB的功率捷變信號輸出，功率捷變時間小于200ns，能模擬實際戰場環境中雷達回波信號受作用距離、探測對象、RCS起伏等因素所引起的回波功率差異，還能夠模擬通信信道變化所導致的信號幅度波動，從而為您提供更貼近實際的信號激勵和電磁環境模擬。

功率捷變時間測試

功率捷變范圍測試

高性能調制輸出

1451系列捷變信號發生器具備高性能的調制能力，支持FM、φM、AM、Pulse、I/Q等多種調制功能，為您進行高質量的信號模擬、激勵提供了全面的解決手段。

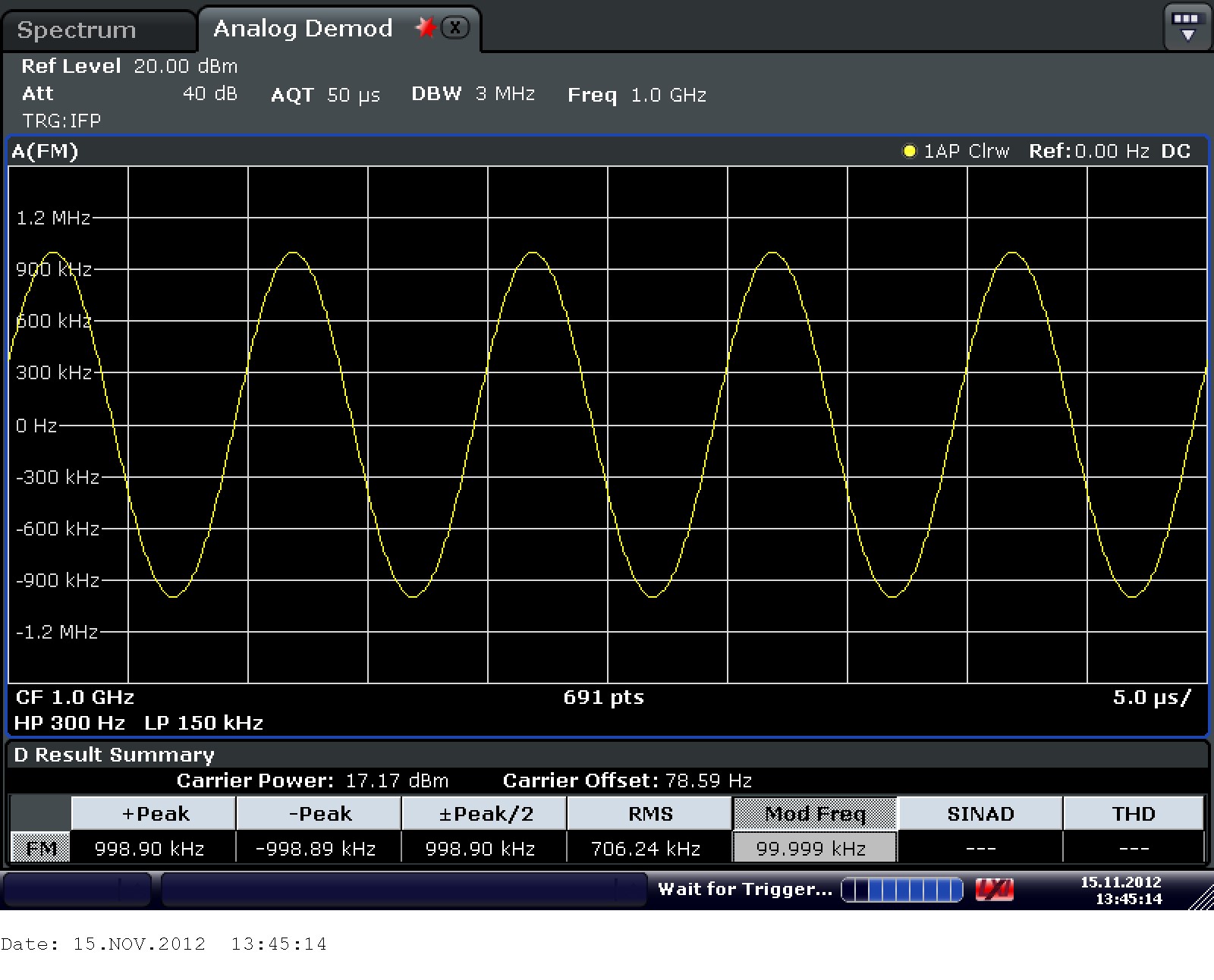

調頻解調（載波1GHz、調制率100kHz、頻偏1MHz）

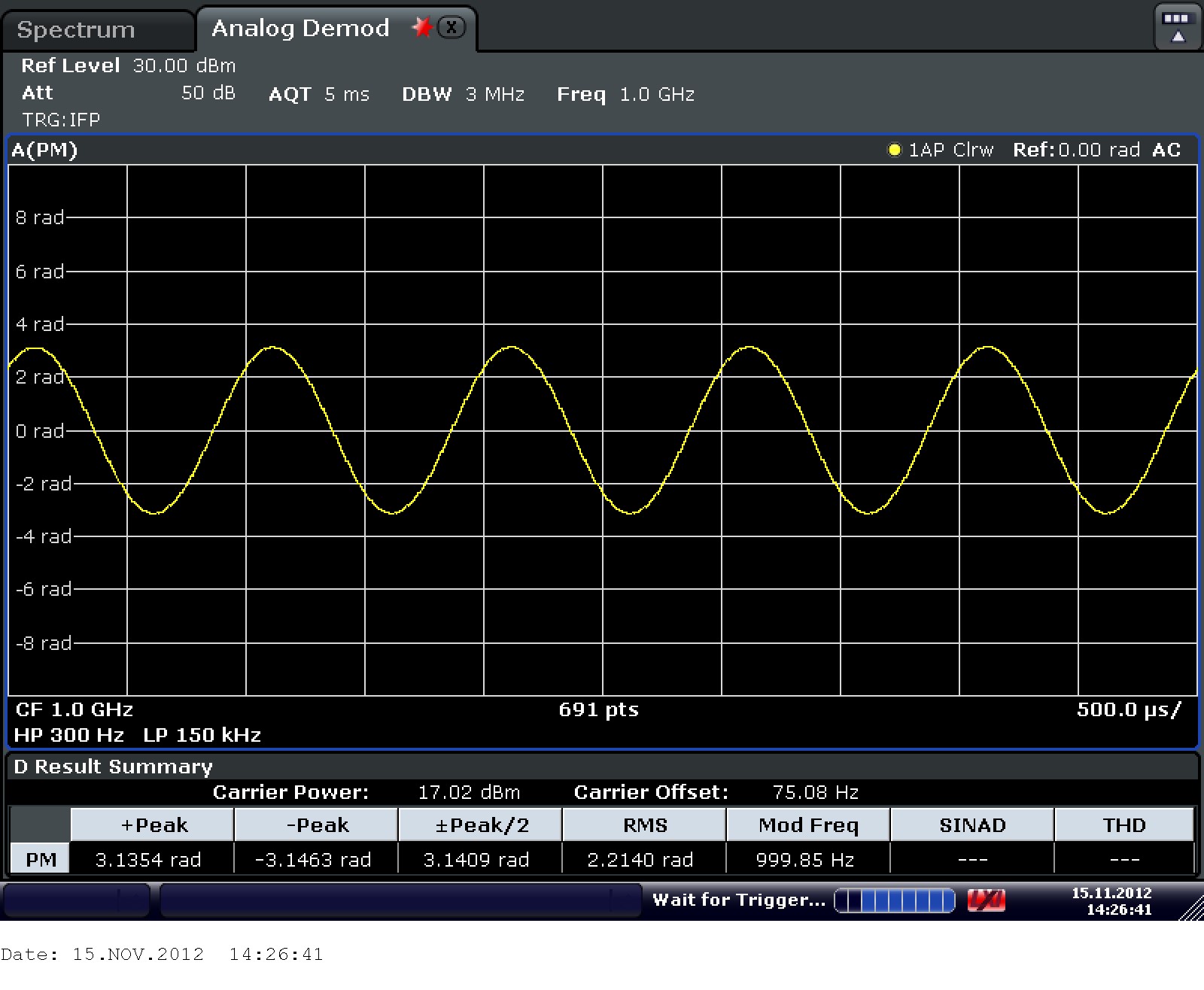

調相解調（載波1GHz、調制率1MHz、相偏180°）

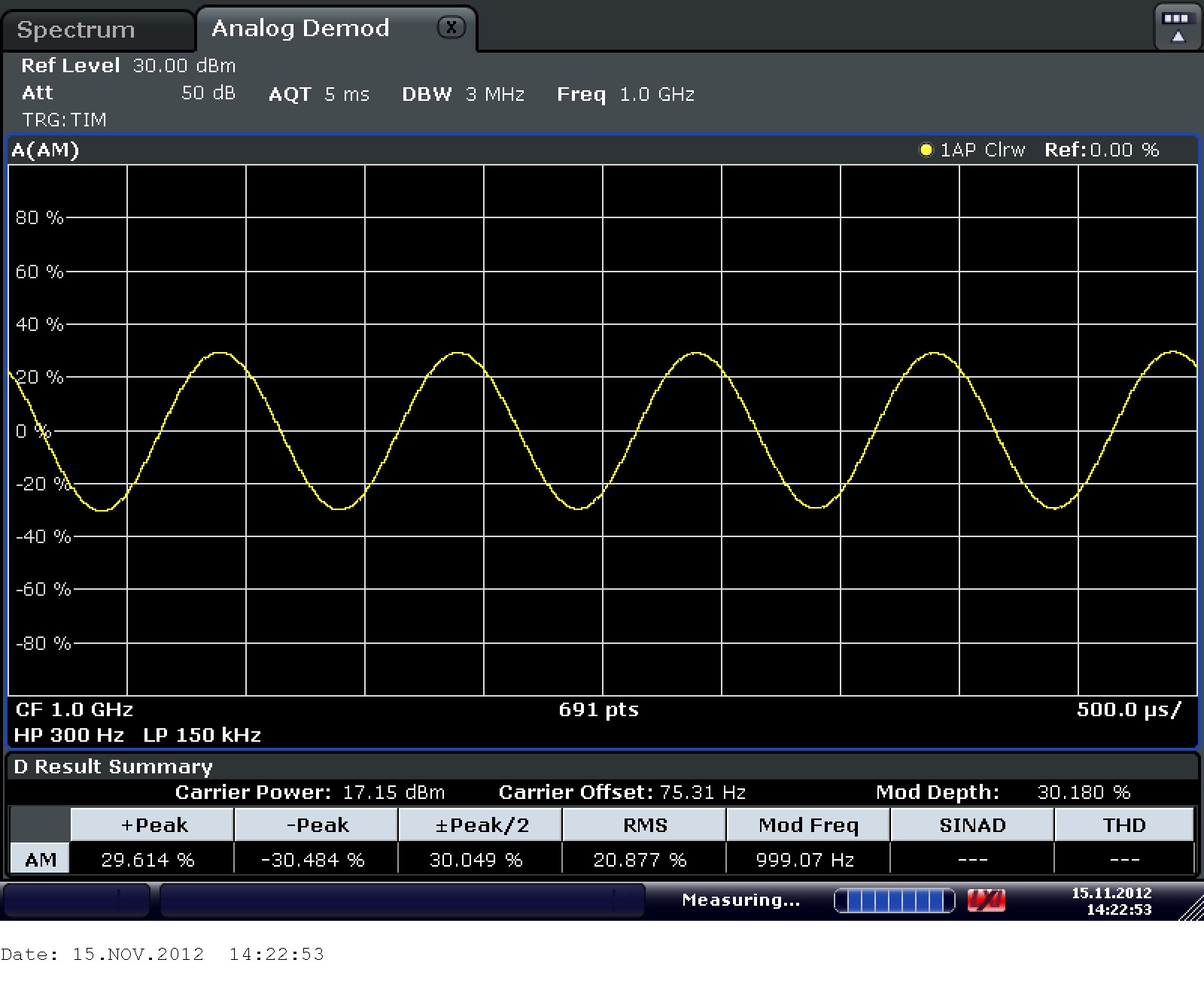

調幅解調（載波1GHz、調制率1MHz、調幅深度30%）

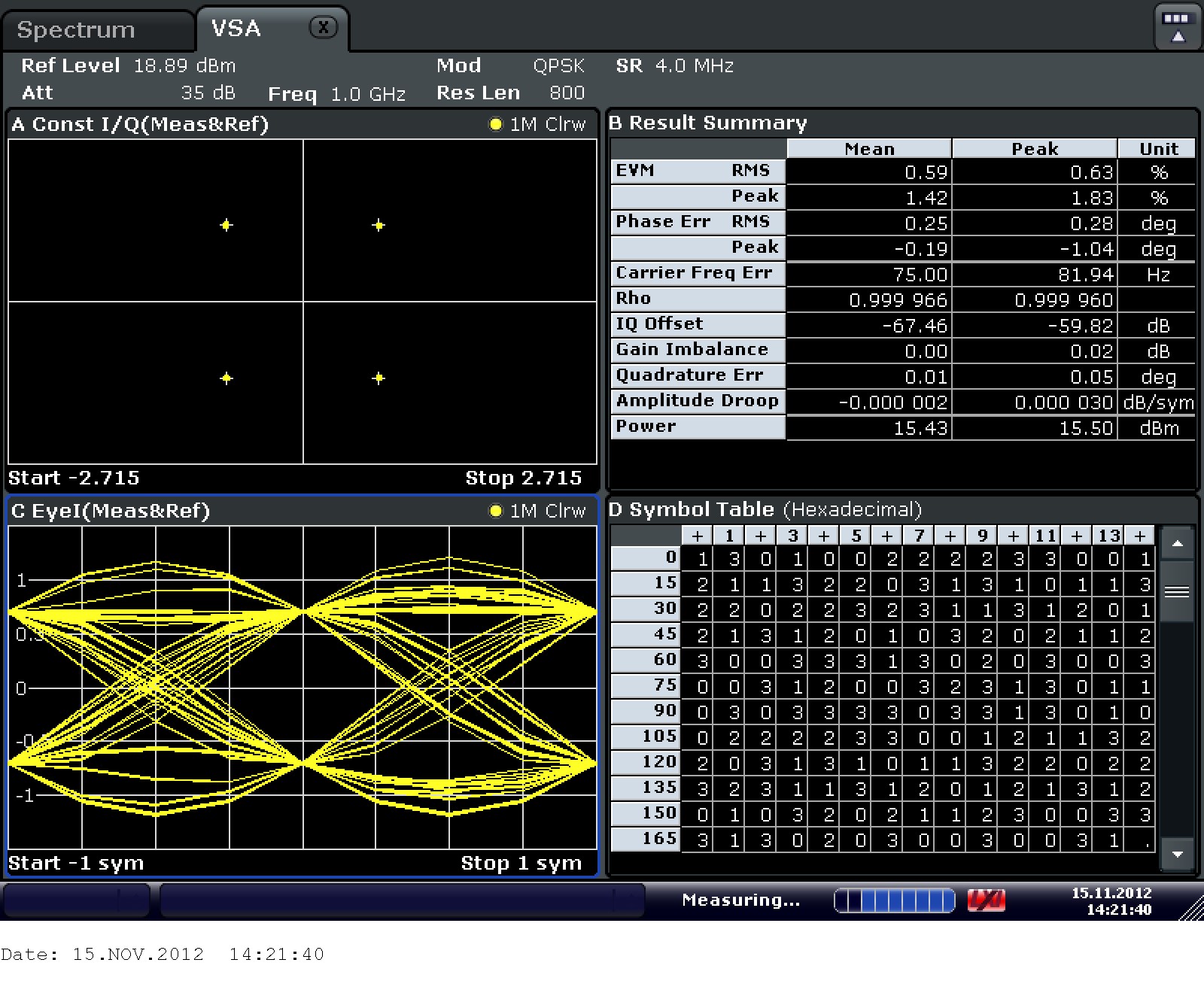

矢量解調（載波1GHz、碼元速率4Msps、QPSK）

多參數調制捷變序列輸出

1451系列捷變信號發生器可在進行頻率捷變的同時，支持功率、調制方式、駐留時間、序列順序、序列點循環次數、觸發方式等各種復雜參數的編輯設置，實現多參數復雜調制捷變序列輸出，在捷變頻雷達、電子戰、保密通信及衛星通信領域均有用武之地。

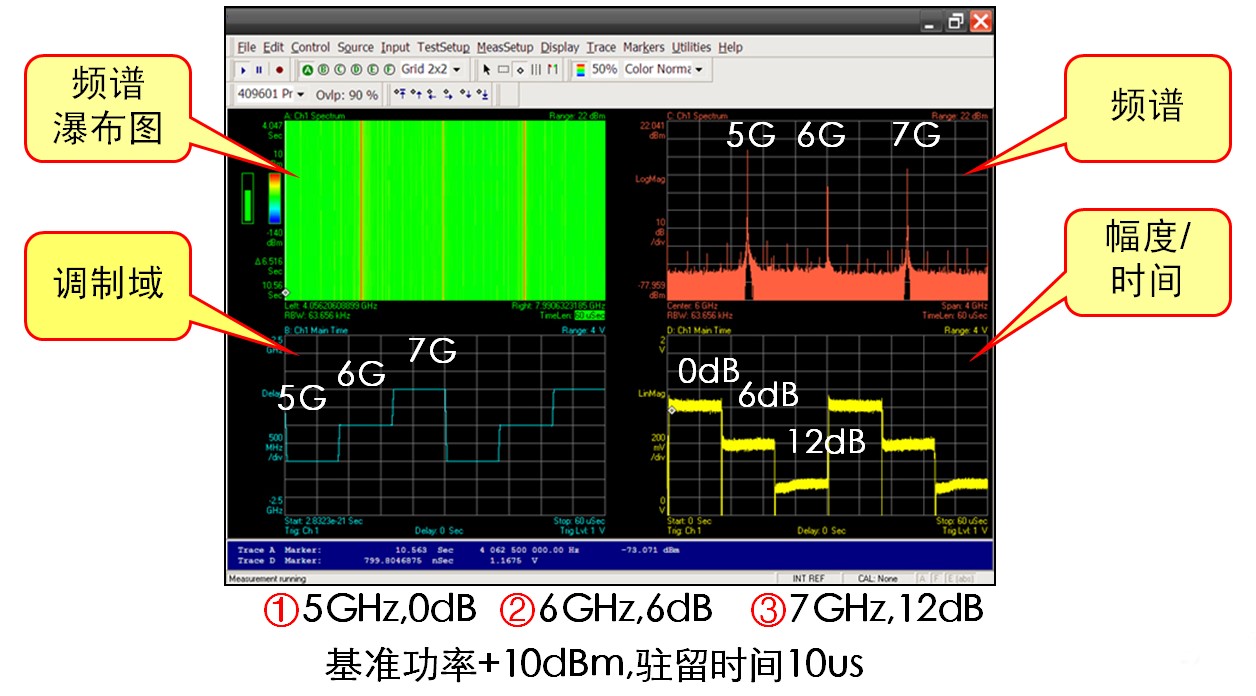

頻率、功率同時捷變的復雜捷變

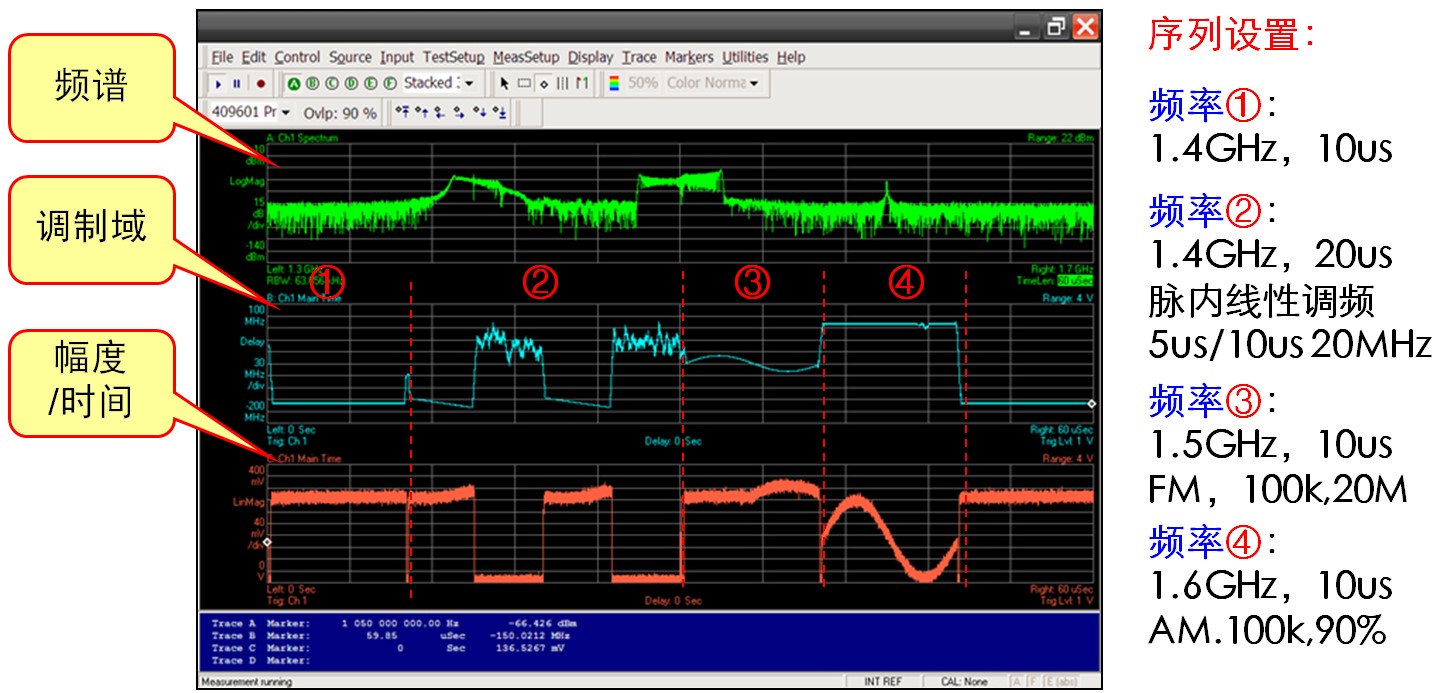

多調制格式、多頻率點組合的復雜捷變

500MHz脈內線性調頻帶寬

1451系列捷變信號發生器脈內線性調頻帶寬最大支持500MHz，為您進行高質量的寬帶雷達信號模擬、激勵提供了全面的解決手段。

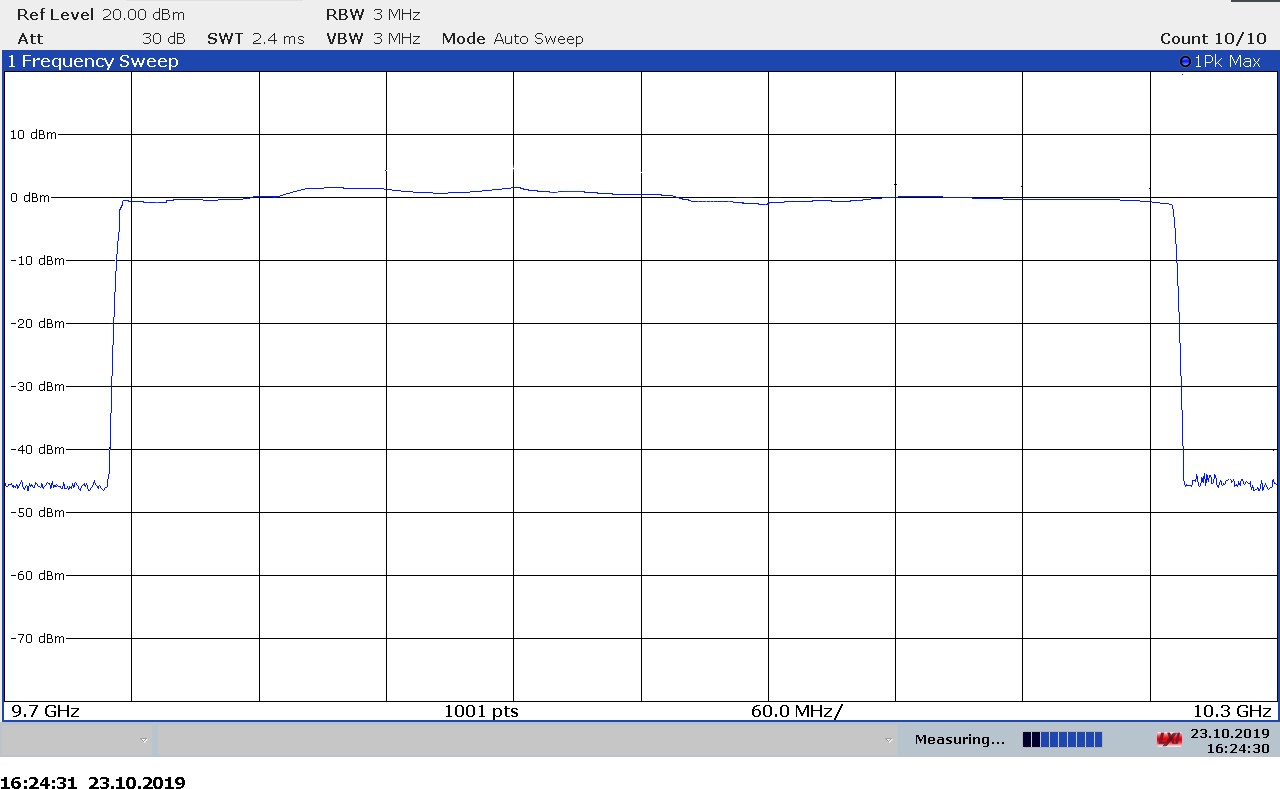

脈內線性調頻（載波10GHz、脈沖寬度50μs、脈沖周期100μs）

靈活的大屏幕觸控操作

10.1吋寬屏LED顯示器，1280×800高分辨率，清晰地展現儀器狀態信息。醒目的色彩搭配、合理的功能分區和各種功能的面板按鍵，不僅給您帶來新穎的視覺感觀，更能給您方便、快捷的操作體驗，幫您提高測試效率。除了面板按鍵，您還可以通過帶回車功能的旋轉按鈕、觸控屏點擊滑動、外接鍵盤鼠標等方式對儀器進行操作，每種方式都能獨立完成儀器操作。

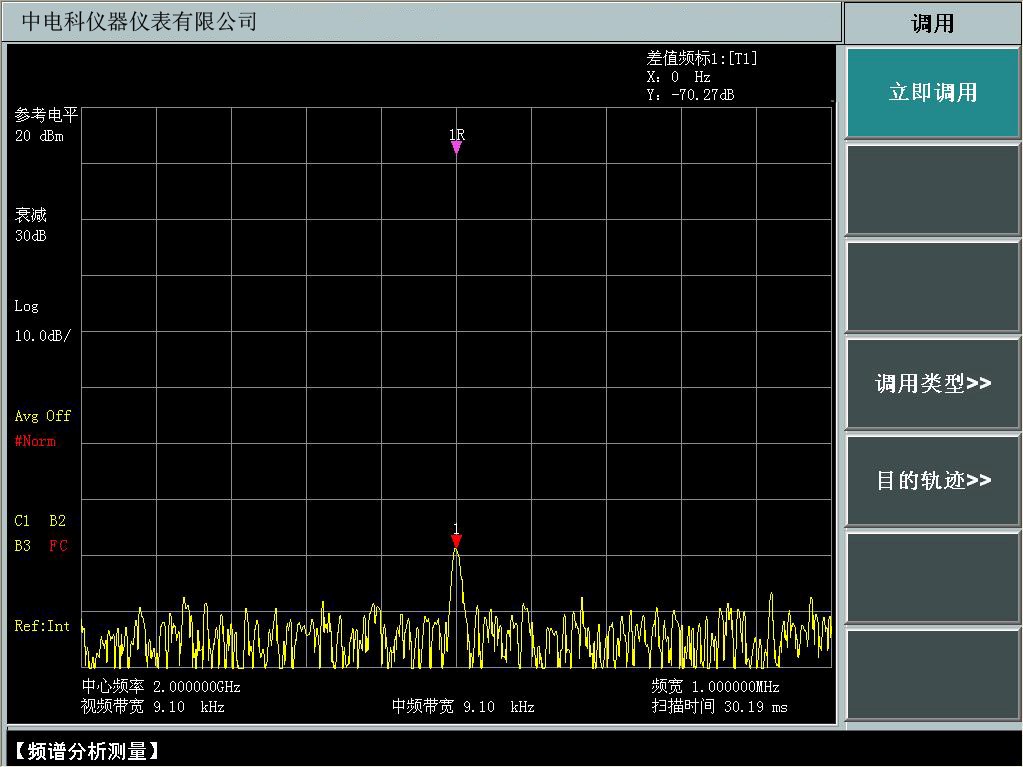

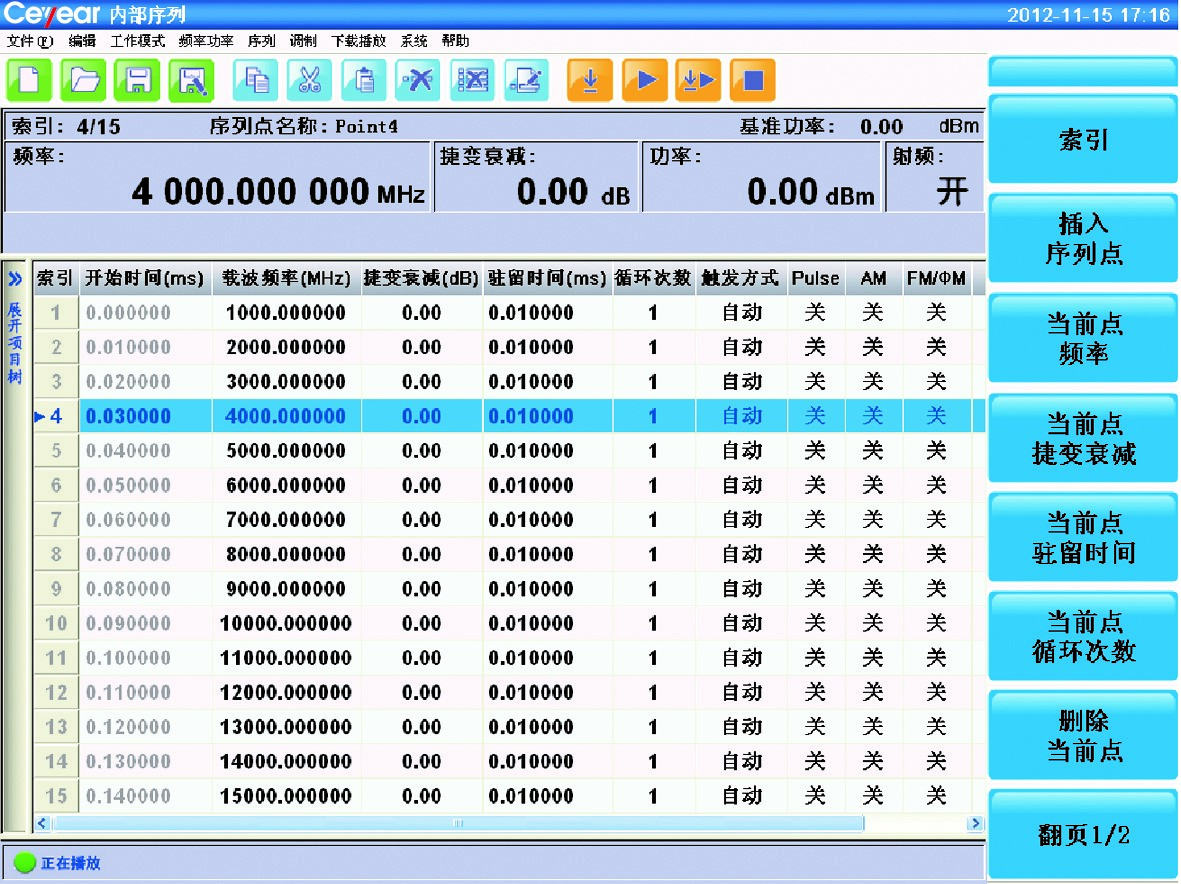

中英文菜單，信息直觀，操作靈活

基于窗口和菜單的圖形化顯示界面，信息顯示直觀、豐富，操作靈活、方便。

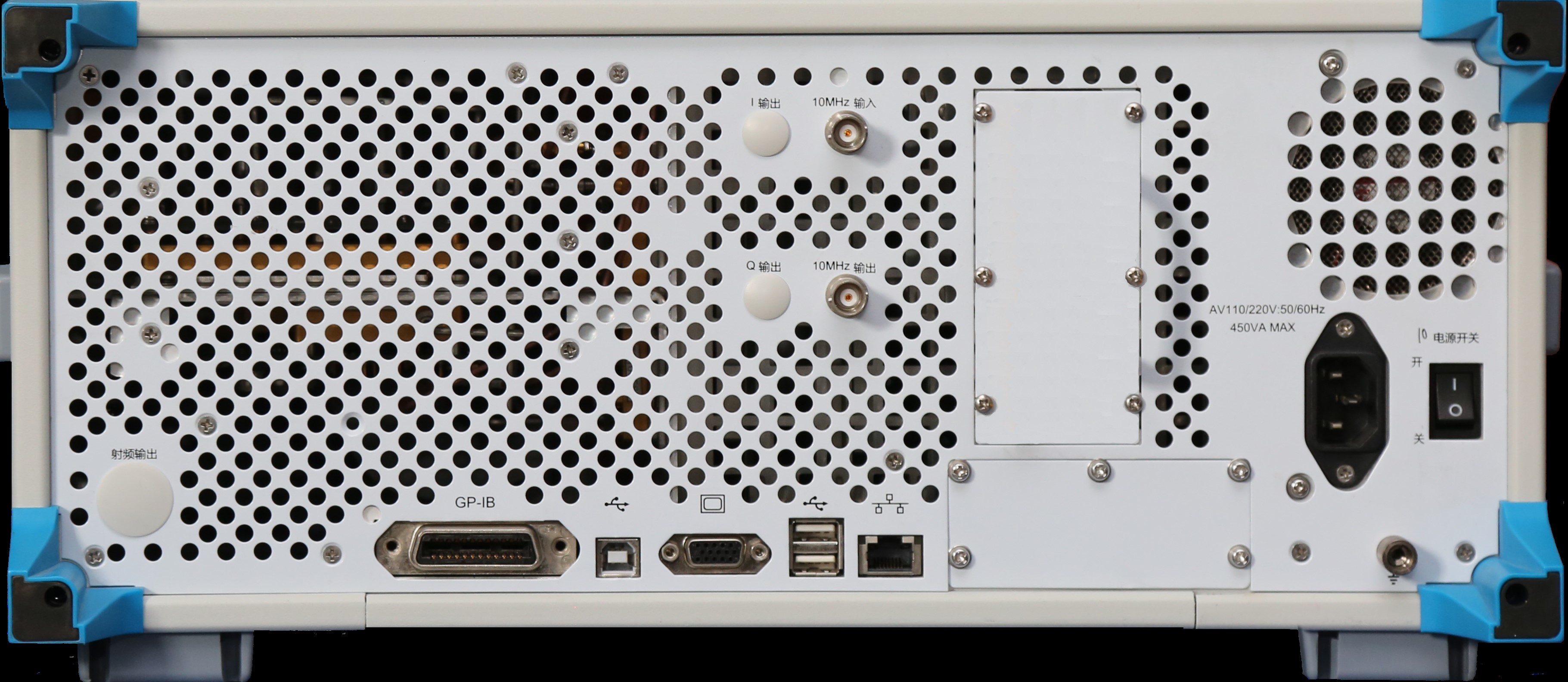

豐富的外部控制接口

1451系列捷變信號發生器提供了GPIB接口、網絡口、USB等附加擴展接口，任您自由選擇，更方便地實現數據傳輸、遠程控制及網絡升級功能。

典型應用

捷變體制雷達

可模擬雷達發射信號以及目標回波信號，作為雷達訓練用信號模擬器、雷達目標模擬器以及雷達測試激勵源使用；也可作為雷達系統的一個主要子系統使用。

電子戰系統

可模擬產生具備脈內調制、重頻參差、重頻抖動、頻率捷變、多普勒頻移等特征的特殊復雜威脅信號，可用于電子戰系統捷變本振替代，ECM、ESM系統測試等領域。

保密通信及衛星通信

可模擬產生高精度復雜調制格式的跳頻通信信號，滿足保密通信、衛星通信等領域的測試需求。

其它應用

在頻率切換時間對系統測試速度影響大的領域如天線以及RCS測量、自動測試系統、元器件測試等也有著明確的應用。
