一、EXTECH 380460 簡單介紹 ：

380460毫歐表毫歐表采用堅固的工具箱，提高了耐久性。采用隨機提供的開爾文測試引線進行測量，在五個可選量程內保證最佳精確度。本儀表如精心使用，可保證多年的可靠服務。

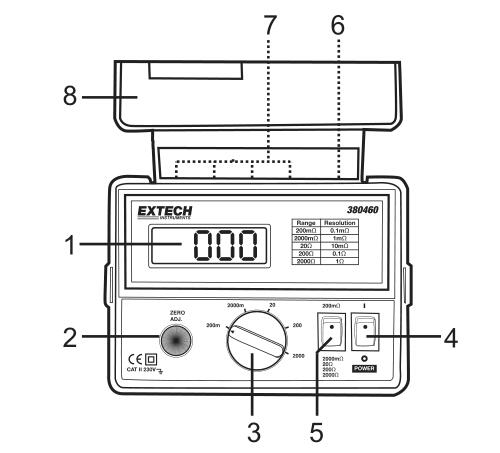

二、EXTECH 380460 儀表圖示 ：

EXTECH 380460精密毫歐表（110V）

1.  液晶顯示屏
2.  調零按鈕
3.  量程
4.  電源開關
5.  200m? 選擇開關
6.  交流電源線
7.  開爾文引線與儀表的連接
8.  工具箱

三、EXTECH 380460 規格特征 ：

·電路  定制的單線夾 LSI 微處理器電路
·顯示屏  18mm (0.7")液晶顯示屏，2000 顯示數
·測量端子  四端子開爾文類型
·量程  五個量程(200m, 2, 20, 200, 2000? ohms)
·調零  ±50 count 調整
·采樣間隔  大約 0.4 秒
·超出范圍指示  指示"1 "
·工作溫度  0°C到 50°C (32 °F到 122 °F)
·工作濕度  最大相對濕度的 80%
·電源  110V(380460)或 220V(380462)+15%, 50/60Hz
·耗電量  低于 2VA
·重量  694g (1.53 lbs.)
·尺寸  167 x 122 x 85 mm (6.6 x 4.8 x 3.4")  帶蓋
·附件  電源線和四線開爾文線夾引線 (380465)
·高精度和低電阻測量的性能
·大0.7“（18mm）LCD 1999計數
·帶Kelvin夾子連接器的4線電纜
·手動零點顯示調整
·超量程指示
·緊湊，耐用的現場服務外殼，帶保護蓋

四、EXTECH 380460 操作說明 ：

四線測量的基本原則

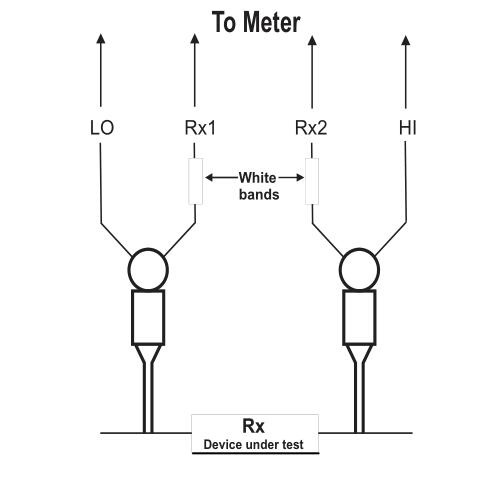

對于每個量程，儀表都規定了測試電流的具體數值（請參見一般技術規范）， 電流從 HI 流向 LO 儀表端子，然后從 HI 流向 LO 線夾引線（請參見圖紙）。電流最終通過待測試的設備（下圖中的RX）。在待測試設備上施加電流時，線夾引線 Rx1 和 Rx2 測量待測試設備的電壓降。下面的等式詳細說明
了這款儀表如何來完成測試任務。

EXTECH 380460精密毫歐表（110V）

測量等式
Vx = Is x Rx;
其中 Vx 是待測試設備的電壓(通過儀表測量)，Is 是測試電流。Rx 是待測試設備的電阻。根據 Vx =Is x Rx，儀表執行下一步任務：Rx = Vx/Is。儀表通過該等式確定待測試設備的電阻。請注意待測試的電阻(Rx1 & Rx2)不受到寄生電阻的影響，這是因?yàn)闇y試電流是直接提供給待測試設備的。這是四
線開爾文引線配置優于雙線配置的地方，雙線配置在測量低電阻時可能會發生錯誤。
儀表通電
把儀表連接到正確的電源上(110 或 220VAC)，380460 型號儀表采用 110VAC，而 380462 型號儀表采用 220VAC(請注意上述儀表是不能互換的)。 儀表的輸入測量端子不能施加電壓，否則可能會造成儀表損壞。
