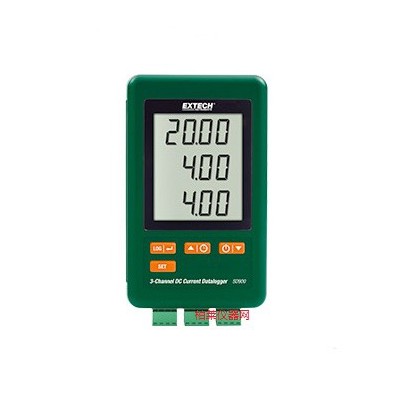

一、EXTECH SD900 簡單介紹 ：

SD900 為 3 通道 0 至 20mA 直流電流回路監測儀和數據記錄儀。數據以可選速率和便于導出到電子表格軟件的方式進行存儲。該儀表在交付前均經過全面測試及校準，只要妥善使用，您便可常年享受其可靠服務。

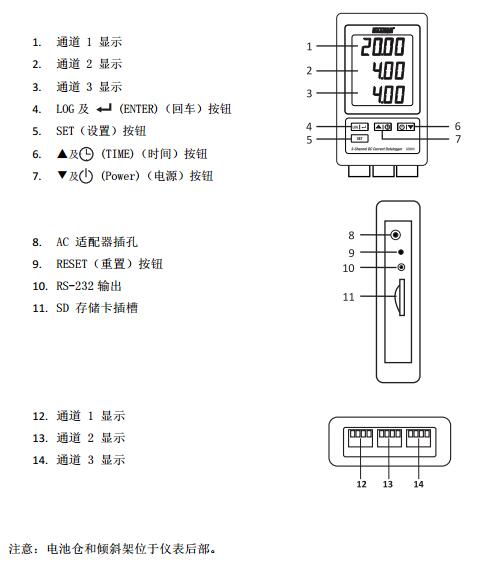

二、EXTECH SD900 儀表圖示 ：

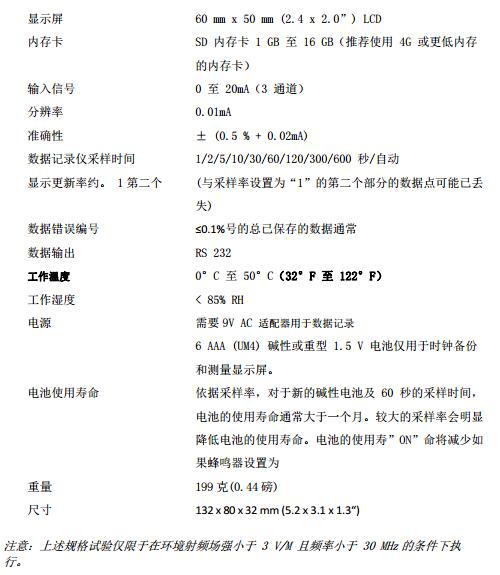

三、EXTECH SD900 規格特征 ：

三重LCD同時顯示三個直流電流（mA）通道
數據記錄器日期/時間戳，并以Excel?格式存儲在SD卡上的讀數，便于傳輸到PC
可選數據采樣率：2,5,10,30,60,120,300,600秒或自動
配備6節AAA電池，SD存儲卡，帶多插頭（美國，歐盟，英國，澳大利亞）的通用交流適配器，3個輸入插座和安裝支架

四、EXTECH SD900 操作說明 ：

電源
1. 在儀表中安裝六 (6) 節‘AAA’ 1.5V 電池。這些電池作為時鐘的備用電源。
2. 將交流/直流電源適配器連接至儀表上的 9V 直流電輸入接口。電源適配器用于數據記錄。
3. 當 圖標出現在顯示屏中時，表示電池電量不足，應予以更換。但在特殊情況下，在出現電池電量不足的指示后，還可繼續維持數小時的測量。
連接電纜
1. 按照指示將電流回路與插頭相連，然后將插頭插入到數據記錄儀底部的插座中（注意極性要正確）。
2. 最多可安裝三條電纜。
3. 插入電纜的電流將被顯示為 1、2 和 3（從上到下）。
4. 在開路或未使用輸入狀態時將顯示 0.00。
SD 卡數據結構
1. 如果 SD 卡是第一次插入到數據記錄儀中，則會創建文件件 MAA01。
2. 隨后首次數據記錄會話將創建文件 MAA01001.XLS。所有數據將被保存到此文件中，直至達到 30,000 列為止。
3. 達到 30,000 列后，將會創建一個新文件 MAA01002.XLS。每隔 30,000 列這種動作會不斷重復直至創建到 MAA01099.XLS 文件為止。此時，新文件夾 MAA02 會被創建，并且該過程會一直重復。MAA10 為最后一個文件夾。
