一、EXTECH RPM40 簡單介紹 ：

RPM40 型光電/接觸組合式轉速計。該組合式轉速計采用專利設計，可提供接觸式和非接觸式轉速測量。另外，線性表面速度可以 ft/min 或 m/min 為測量單位。該儀表在交付前均經過完善測試及校準，只要妥善使用，將會使您常年享受其可靠服務。

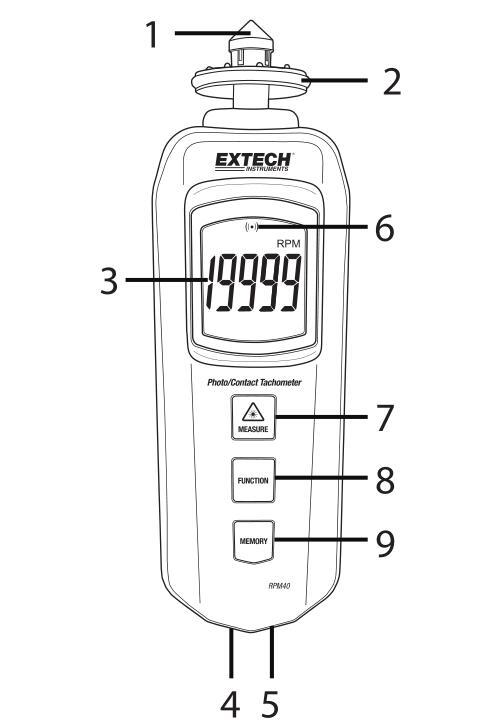

二、EXTECH RPM40 儀表圖示 ：

1. 轉速適配器（接觸式）
2. 表面速度輪
3. LCD 顯示屏
4. 光電檢測傳感器
5. 激光筆（紅色）
6. 監控器圖標
7. Measure（測量）按鈕
8. Function（功能）按鈕
9. Memory（存儲）按鈕
電池倉位于儀表背面。

三、EXTECH RPM40 規格特征 ：

測量與范圍  光電轉速計： 5 至 99,999 RPM
接觸式轉速器：0.5 至 19,999 RPM
表面速度：
m/min.– 0.05 至 1,999.9 m/min.
ft/min.– 0.2 至 6,560 ft/min.
in/min.– 2.0 至 78,740 in/min.
分辨率   RPM
0.1 RPM (< 1000 RPM)
1 RPM ( ≥ 1000 RPM)
m/min
0.01 m/min (<100 m/min)
0.1 m/min ( ≥ 100 m/min.)
ft/min.
0.1 ft/min.(<1000 ft/min.)
1 ft/min ( ≥ 1000 ft/min.)。
in/min.
0.1 in/min.(<1000 in/min.)。
1 in/min.( ≥ 1000 in/min.)。
顯示屏  LCD 尺寸：32mm x 28mm (1.26 x 1.10”)
大 5 位雙面顯示屏，含測量單位和警報指示符
精確度  ±（讀數值的 0.1% + 1 位數）
采樣率  光電模式：1 秒 (> 60 RPM)
接觸模式：1 秒 (> 6 RPM)
光電轉速儀探測距離  通常為 5 至 150cm（2 至 60”）
時基電路  石英晶體
激光光源  小于 1 mW；2 級激光二極管；645 nm
工作溫度  0 至 50°C（32 至 122°F）
工作濕度  相對濕度低于 80%
內存  存儲/調用最高、最低和最新讀數
電池  4 x 1.5V AAA 電池
功耗  光電轉速計： 約 20 mA DC
接觸式轉速器： 約 9.5 mA DC
尺寸  165 x 50 x 33 mm (6.5 x 2.0 x 1.3”)
重量  182g (0.4 lbs.)含電池重量
隨附配件  電池，反光帶 60cm (24")，表面速度/rpm 旋轉件（錐形或漏斗形）
緊湊型便攜式轉速計
光電/接觸組合式轉速計
光電轉速計瞄準用激光筆
非接觸式光電轉速計可檢測距離達 1.5m (4.9 ft.)
測量范圍廣，從 0.5 到 19,999 RPM（接觸式）和 99,999 RPM（光電）
0.1% 基本精確度
存儲/調用最高、最低和最新讀數
堅固、輕薄的 ABS 塑料外殼

四、EXTECH RPM40 操作說明 ：

選擇功能
長按 MEASURE 按鈕 (7)，然后在按住 MEASURE 的同時，短按 FUNCTION 按鈕 (8) 以逐一顯示這些模式。可用模式包括：接觸式轉速測量、表面速度 (m/min)、表面速度(ft/min)、表面速度 (in/min) 和光電轉速測量（激光筆將打開此模式）。
注意：當一個功能被選定后將會變成默認操作模式（即使設備關閉），直到換為其他功能。
光電轉速測量
1. 根據上述章節的說明選擇光電轉速測量模式。
2. 將合適尺寸的方形反光帶置于待測物體的表面。
3. 長按 MEASURE 按鈕，然后將激光筆與反光帶對齊。測量距離應限制在 2 至 60”（5至 150cm）。
4. 當反光帶通過光束時確認監控器圖標 (6) 出現在 LCD 顯示屏上。
5. LCD 顯示屏上的轉速讀數穩定后松開測量按鈕。
6. 如果轉速低于 50 ，則需要增加方形反光帶。按照方形反光帶數量劃分顯示屏讀數，以計算每分鐘的實際轉速。
注意：較強的環境光線可能會干擾反射光。必要時需遮擋目標區域。
小心：旋轉中的物體可能會導致危險。請謹慎操作。
