一、EXTECH EX720 簡單介紹 ：

EX720是一款800A交流鉗表。功能包括電容和頻率。特性AC / DC電流，AC / DC電壓，電阻，頻率，電容，溫度，二極管和連續性，1ms快速峰值保持，真有效值。雙重模制外殼，更好的抓握和單手操作，大型LCD顯示屏具有明亮的背光數據保持“凍結”顯示數據。1.2“（30mm）大型電纜圓形鉗口（500MCM）和自動關機功能，配有測試線，9V電池和K型珠絲線探頭和皮帶皮套。

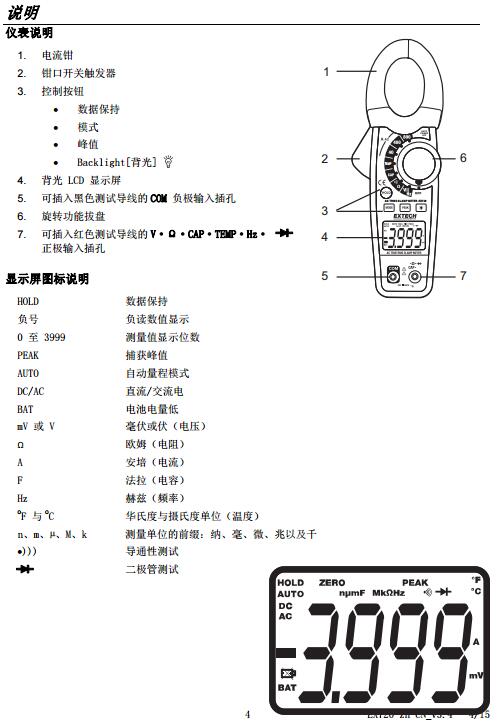

二、EXTECH EX720 儀表圖示 ：

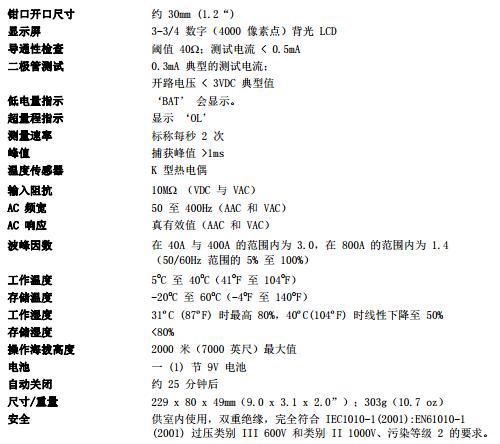

三、EXTECH EX720 規格特征 ：

多功能儀表功能包括交流電流，交流/直流電壓，電阻，頻率，電容，K型溫度，二極管和連續性
峰值功能可捕獲浪涌電流和電壓瞬變
真有效值電流和電壓測量
1.2“（30mm）大電纜圓形鉗口（500MCM）
功能包括數據保持，F(xiàn)°/ C°切換，自動關機
雙模模制外殼和白色LED顯示屏背光
配有測試線，9V電池，通用型K型珠絲探頭和皮帶皮套

四、EXTECH EX720 操作說明 ：

溫度測量
1. 將功能開關設定至 TEMP 的位置。
2. 將溫度探針插入負極 COM 以及正極 V·Ω·CAP·TEMP·Hz· 插孔中，同時注意極性。
3. 使用溫度探針的針尖測量待測設備。繼續使用探針測量待測部件直至讀數穩定。
4. 讀出顯示屏上的溫度值。數字讀數值會指示正確的小數點與值。
5. 使用 MODE 按鈕選擇 oF 或 oC。
警告：為避免觸電，在切換至另一種測量功能前，確保熱電偶探針已被取下。
二極管測試
1. 將黑色測試導線的香蕉插頭插入負極 COM 插孔，將紅色測試導線的香蕉插頭插入正極V·Ω·CAP·TEMP Hz· 插孔。
2. 將功能撥盤撥至 位置。如必要的話，使用 MODE 按鈕選擇二極管功能 （二極管符號會在進入二極管測試模式后出現在 LCD 顯示屏上）
3. 用測試探針的針尖測量待測二極管或半導體結。注意儀表讀數
4. 通過對調紅色與黑色導線，實現測試導線極性的對調。注意此讀數
5. 二極管或半導體結可通過如下方法評估：
如果一個讀數顯示的是值（典型值的范圍從 0.400V 到 0.900V），而另一個顯示的是OL，表示這個二極管就是正常的。
如果兩個讀數都顯示 OL，表示這個設備處于開路狀態。
如果兩個讀數都很小或為‘0’，表示此設備短路。
