一、EXTECH AN100 簡單介紹 ：

AN100 型 CFM/CMM 溫差式風速計。此儀表可測量風速、空氣流量（風量）和溫度。大型背光 LCD 顯示屏清晰易讀，包括主顯示屏和副顯示屏以及多個狀態指示燈。該儀表在交付前均經過完整測試及校準，只要妥善使用，您便可常年享受其可靠服務。

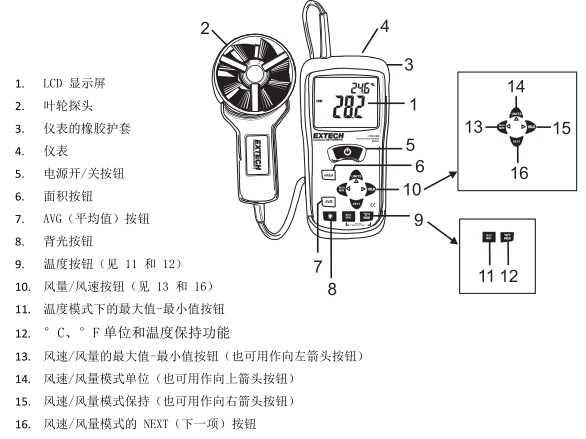

二、EXTECH AN100 儀表圖示 ：

三、EXTECH AN100 規格特征 ：

電路 定制的 LSI 微處理器電路
顯示屏  雙屏 13 mm（0.5"）4 位 LCD
采樣率  每秒約 1 個讀數
傳感器  風速/風量傳感器： 常規角向葉輪臂與低摩擦滾珠軸承
溫度傳感器：精密型 NTC 熱敏電阻
自動關閉 20 分鐘后自動關機可延長電池壽命
工作溫度  0°C 至 50°C（32°F 至 122°F）
存儲溫度  -10 至 60o C（14 至 140 o F）
工作濕度 <80% 相對濕度
存儲濕度 <80% 相對濕度
工作 海拔高度  2000 m（7000ft）以下
電池  一節 9 V (NEDA 1604) 電池
電池壽命  約 80 小時（如果持續使用背光功能，會大大縮短電池壽命）
電池功耗 約 8.3 mA 直流電流
重量  725g（1.6 lbs.），含電池及探頭
尺寸  儀表主機： 178 x 74 x 33mm（7.0 x 2.9 x 1.2"）
傳感器頭：70mm（2.75"）直徑
同時顯示氣流或空氣速度加環境溫度
容易設置面積尺寸（cm 2）存儲在儀表的內部存儲器中，以供下次通電
空氣流量平均20點
3軸速度精度通過低摩擦2.83“D（72mm）球軸承葉輪在3.9ft（120cm）電纜上

四、EXTECH AN100 操作說明 ：

連接葉輪
1. 將葉輪插頭插入儀表頂部的儀表傳感器插孔。該插頭和插孔相互嚙合，這樣插頭僅可以單向固定在插孔中。
2. 輕輕轉動插頭直至其與插孔對齊，然后用力將插頭推入。切勿過度用力或嘗試左右轉動插頭。
3.  如果葉輪沒有與儀表連接或傳感器損壞，LCD 顯示屏?xí)跍囟茸x數位置上顯示  OL。
風速測量（單點）
1. 按下開/關  按鈕開啟儀表。
2. 按下  UNIT 按鈕選擇所需的測量單位。 注意：儀表開啟時會顯示最近一次設置的測量單位。
3. 將傳感器置于待測氣流中。確?？諝獍凑杖~輪內側處的箭頭標記所示的方向進入葉輪。
4. 查看 LCD 顯示屏上的讀數。較大的 LCD 主顯示屏顯示風速讀數。LCD 副顯示屏右上角顯示溫度讀數。
風速平均值模式
1.  如需進入 20 個讀數平均值模式，按下并按住  AVG 按鈕直至儀表鳴響兩次。將顯示 AVG 圖標。
2.  執行測量并按下  AVG 按鈕。會響一次蜂鳴聲，且  HOLD 圖標會顯示在顯示屏上。
3. 讀數平均值會顯示，測得的多個讀數會顯示在顯示屏右上角。5 秒過后，顯示屏將返回當前的讀數。
4. 重復步驟 2 至 3 直至完成所需讀數數量的測量。
5.  要返回標準速度測量模式，按下并按住  AVG 按鈕直至儀表鳴響兩次。
注意： 在標準風速測量模式下，按下并按住  AVG 按鈕一次可調用之前的平均值。 當再次進入平均值模式時，該平均值會被清除。
