特長
高速采樣，高精度數據記錄(4通道 40 kHz 分析頻率范圍 24 bit*1)
配有專用轉速脈沖輸入通道(1通道)
支持SDHC 32 GB存儲卡
支持TEDS規格傳感器設定便捷
A5尺寸
雙機聯機功能(選購功能)
*1 40 kHz分析頻率范圍記錄功能為選購功能(標準為20 kHz分析頻率范圍記錄功能)

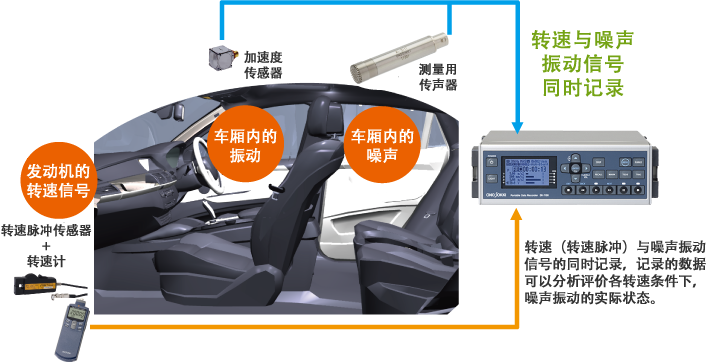

應用例

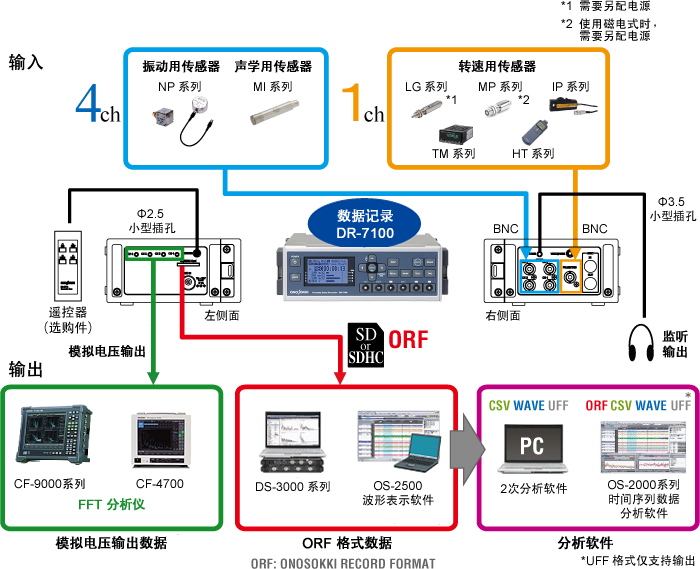

測量系統的組成
簡要規格
| 通道數 | 輸入通道 × 4 轉速/外部觸發輸入通道 × 1 |
|---|---|
| 輸出通道 × 4 監聽輸出通道 × 1 | |
| 輸入端子 | BNC型(電壓輸入/CCLD 方式切換) |
| TEDS 注） | 支持IEEE1451.4 (TEDS)(Ver.1.0以上) |
| A/D轉換器 | 24 bit |
| 記錄分析頻率量程 | 100 Hz，500 Hz，1 kHz，5 kHz，10 kHz，20 kHz，40 kHz (※40 kHz為選購功能) |
| 頻率特性 | DC耦合：DC～3 Hz ±1.0 dB 3 Hz～40 kHz ±0.5 dB AC耦合：1～3 Hz ±1.0 dB 3 Hz～40 kHz ±0.5 dB |
| 輸入電壓量程 | 0.01，0.0316，0.1，0.316，1，3.16，10 Vpk 7量程 |
| 動態量程 | 90 dB以上(記錄數據分析頻率范圍 20 kHz量程，輸入電壓量程1 V，TYP) |
| 轉速輸入 | AC：正弦波或方波 DC：脈沖幅寬 5 μs 以上的方波 輸入電壓14.1 V以下 |
| 觸發類型 | 外部，內部，時間 |
| 觸發前置 | 0，1，5 s(觸發時刻的前置時間) |
| 校準功能 | TEDS型傳感器直接校準 一般傳感器的靈敏度數值設定 |
| 記錄數據格式 | ORF格式(onosokki Record Format) |
| 記錄媒介 | SD(容量 256 MB)，SDHC(容量 4 GB，8 GB,16 GB,32 GB)(僅限于已檢驗的存儲卡產品)*2 |
| 記錄數據時間 | 約 43 分鐘(4通道同時記錄)，約172分鐘(1通道記錄) (20 kHz × 2.56，24 bit，記錄容量2 GB時) 可使用存儲卡最大為32 GB(連續記錄容量為 2 GB) |
| 電源 | 干電池(5號堿性或鎳氫電池)4節 外接直流電源：+10 V ～ +18 V |
| 電池壽命 | 5小時以上(鎳氫電池2400 mAh使用時) 4小時以上(鎳氫電池1900 mAh使用時) (記錄分析頻率量程 20 kHz，4通道同時記錄，CCLD有效狀態) |
| 外觀尺寸 | 199(W) × 148(D) × 70(H) mm |
| 重量 | 1.1 kg以下(不含電池) |
| 附件 | 5號堿性電池4 節256 MB SD存儲卡1 個攜帶套1 個背帶1 個耳機話筒1 套使用說明1 冊 |
| 選購件 | DR-072040 kHz記錄分析頻率量程擴大功能DR-07302單元連接功能DR-07032單元連接功用電纜DR-0745AA濾波器開關功能 ※1DR-0711遙控器AX-501輸出用信號電纜 (2 m)BNC接頭←→小型插頭 (φ2.5)MX-101輸入用BNC信號電纜 (1.5 m)–AC電源適配器(ATS050T-A150)–AC電源適配器用電源電纜–車用蓄電池 (12 V) 連接用電源電纜 (5.4 m)–SDHC 存儲卡 (4 GB, 8 GB,16 GB，32 GB) ※2 |
