產品描述

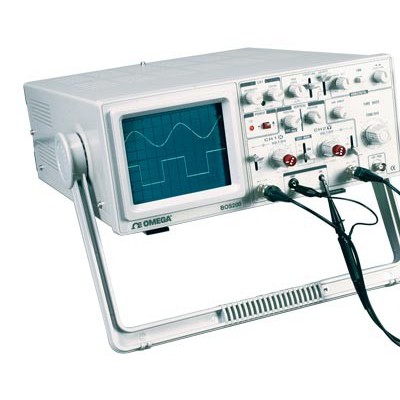

BOS系列包括雙通道示波器，頻率帶寬為40至100 MHz，頻率為-3 dB，最大掃描為10 ns，最大靈敏度為1 mV/DIV，以及帶內部光柵的150 mm矩形CRT。

這些示波器堅固耐用，操作方便，可靠性高。它們是研究、生產和電子應用的理想選擇。BOS轉換高輸入差分電壓(≤1300 Vp）進入低壓(≤6.5伏）。

可選配件包括差分電壓探針，它提供了一種安全的方法來測量浮動電位。

型號BOS-200 BOS-205 BOS-350 BOS-355 BOS-605

陰極射線管6“對角線，帶內分劃8 x 10 DIV（1 DIV=1 cm）的矩形屏幕，B31磷光體，2 kV加速電壓6”對角線，帶內分劃8 x 10 DIV（1 DIV=1 cm）的矩形屏幕，B31磷光體，12 kV加速電壓

垂直偏轉

帶寬DC至20 MHz（-3 dB）DC至40 MHz（-3 dB）DC至60 MHz（-3 dB）

靈敏度1 mV/DIV至1 V/DIV（5 MHz，-3 dB），x5增益選擇5 mV/DIV至5 V/DIV 1 mV/DIV至1 V/DIV（10 MHz，-3 dB），x5增益選擇5 mV/DIV至5 V/DIV 1 mV/DIV至1 V/DIV（15 MHz，-3 dB），x5增益選擇5 mV/DIV至5 V/DIV

衰減器1-2-5序列，10步可變控制

輸入阻抗1 MΩ ±2%，25 pF± 10%

最大輸入電壓400 V（直流+交流峰值）

上升時間約17.5ns約8.8ns約5.8ns

超調量小于5%

操作模式CH 1，CH2，雙（ALT，CHOP）

代數加法ch1+ch2，ch1-ch2

僅變頻器CH 2

水平偏轉

可使用X-Y開關選擇X-Y模式開關；通道1:X軸，通道2:Y軸

X軸精度：±6%，Y軸：±3%

帶寬DC至1 MHz（-3 dB）

在50 kHz時，X-Y相位差約為3度

掃描系統

掃描顯示模式主，混合主，混合，延遲主，混合主，混合，延遲主，混合，延遲

保持時間5:1連續可變

主掃描

掃描速度0.1？s/DIV到2.0 s/DIV，按1-2-5順序，23步

準確度±3%

可變時間控制5:1，未校準，各步之間連續可變

掃描放大10倍，±10%，擴展掃描速度高達10 ns/DIV

延遲掃描

掃描速度0.1？s/DIV至2.0 s/DIV（1-2-5順序），23步0.1？s/DIV至2.0 s/DIV（1-2-5順序），23步

準確度±3% ±3%

掃描放大10倍，±10%，擴展掃描速度高達10 ns/DIV 10x，± 10%，擴展掃描速度高達10 ns/DIV

延遲時間位置變量控制，用于定位擴展所需的波形；變量控制，用于定位擴展所需的波形

觸發

觸發耦合自動，正常TV-V，TV-H自動，正常TV-V，TV-H

觸發源CH 1，CH 2，ALT，LINE，EXT CH 1，CH 2，ALT，LINE，EXT

坡度± ±

觸發靈敏度

TV-V，TV-H，自動，標稱

帶寬DC至1 kHz，1 kHz至100 kHz，100 Hz至20 MHz，100 Hz至20 MHz

內部1.0 DIV、1.5 DIV、1.0 DIV、0.5 Vp-p

外部0.5 Vp-p

尺寸324寬x 398深x 132毫米高（12.75 x 15.67 x 5.20“）

凈重約7.6千克（16.75磅）

額定使用范圍10至35°C（50至95°F） ，相對濕度10%至80%

組件測試

測試電壓最大6 Vrms（開路）最大6 Vrms（開路）

測試電流最大11 mA（短路）最大11 mA（短路）

測試頻率線頻率線頻率

電容器、電感器、二極管、晶體管、齊納管等元件電容器、電感器、二極管、晶體管、齊納管等。

通道2輸出

輸出電平100 mV（空載），50 mV/DIV（帶50Ω 負載）

帶寬20 Hz至20 MHz 20 Hz至40 MHz 20 Hz至60 MHz

分劃照明可調

校準器方波約1kHz，2V p-p±3%方波約1kHz，2V p-p±3%

Z調制正TTL信號，低電平任意強度空白信號，高電平任意強度正TTL信號消隱，低電平任意強度空白信號，高電平任意強度消隱

軌跡旋轉可在前面板上調節可在前面板上調節

電源110至130V（800 mA保險絲），200至260V（600 mA保險絲）50/60 Hz可選

功耗約38 W

操作限制0到50°C（32至122°F） ，相對濕度10%至80%

存儲環境-30到70°C（-22至158）°F） ，相對濕度10%至90%
