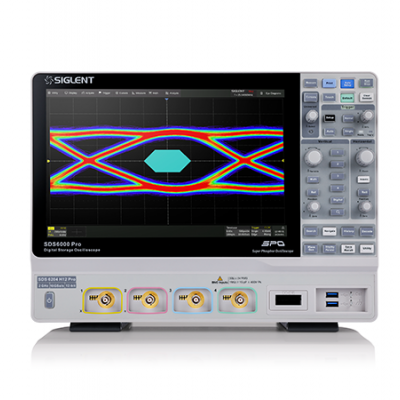

鼎陽 SDS6000 Pro系列高分辨率數字
鼎陽 SDM3065X/SDM3065X-SC 6?位高

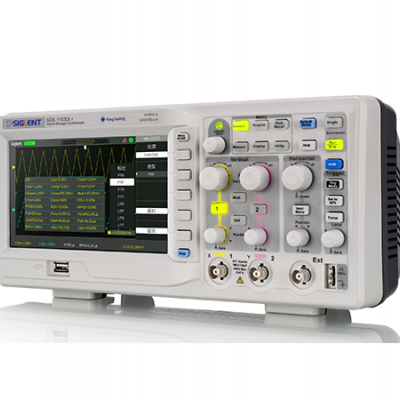

鼎陽 SDS1000CNL+/DL+系列數字示波
鼎陽 SSA5000A系列頻譜分析儀
鼎陽 SDS2000X Plus系列混合信號數

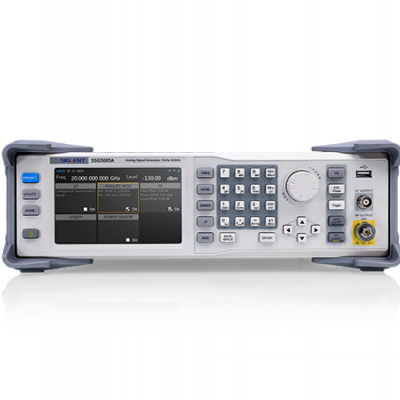

鼎陽 SSG5000A系列微波信號發生器

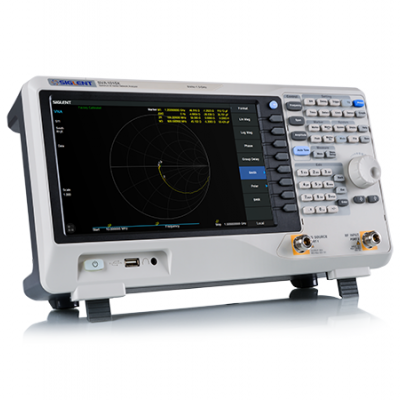

鼎陽 SVA1000X 系列矢量網絡&頻譜分

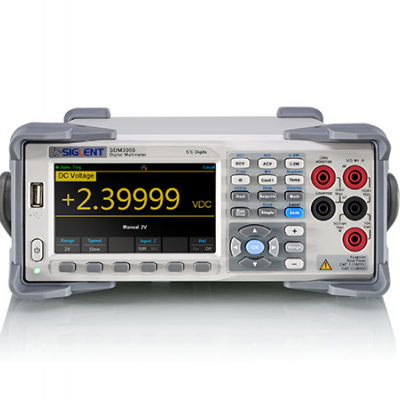

鼎陽 SDM3055/SDM3055-SC 5?位高精

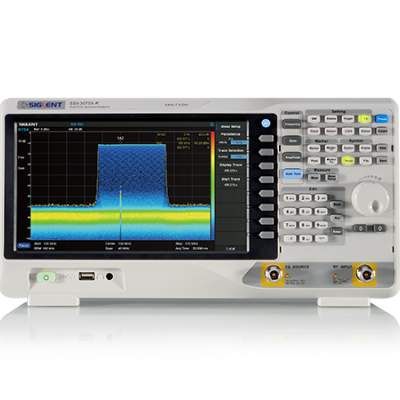

鼎陽 SSA3000X Plus系列頻譜分析儀
主要特性
模擬帶寬70 MHz，100 MHz，200 MHz，300 MHz
實時采樣率最高2 GSa/s
存儲深度可達140 Mpts
波形捕獲率達140,000 wfm/s（正常模式）；500,000 wfm/s（Sequence模式）
規格參數
| 帶寬 | 70 MHz 、100 MHz 、200 MHz、300 MHz |
| 實時采樣率 | 2 GSa/s |
| 通道數 | 2/4 + EXT |
| 存儲深度 | 140 Mpts/CH |
| 最高波形捕獲率 | 500,000 wfm/s（Sequence模式） |
| 垂直分辨率 | 8 bit（ERES 模式下，等效分辨率可達11 bit） |
| 輸入阻抗 | 1 MΩ || 20 pF,50 Ω |
| 時基范圍 | 1.0 ns/div ~ 50 s/div ROLL: 50 ms ~ 50 s/div |
| 觸發類型 | 邊沿（Edge）、斜率（Slope）、脈寬（Pulse width）、窗口（Window）、欠幅（Runt）、間隔（Interval）、超時（Dropout）、碼型（Pattern）、視頻（Video） |
| 串行數據解碼類型 | IIC, SPI, UART/RS232, CAN, LIN |
| 16路數字通道（選配） | 最高采樣率 500 Msa/s，存儲深度 14 Mpts/CH |
| 數學運算 | A +B、A-B、A*B、A/B、FFT、Diff、Intg、Sqrt |
| 自動測量 | 37 種自動測量功能，支持測量統計、Gating 測量、Math測量、History 測量和 Ref 測量 |
| 外部存儲 | 位圖存儲（.BMP）、CSV、二進制波形數據（.BIN）、設置存儲（.SET）、Matlab 數據文件（.DAT） |
| 接口 | USB Host、USB Device、LAN、Pass/Fail、Trigger Out |
| 屏幕 | 8 英寸 TFT-LCD 屏，分辨率 800*480 |
| 最大輸入電壓 | 1 MΩ ≤ 400 Vpk(DC + Peak AC <=10 kHz) 50 Ω ≤ 5 Vrms |
| 尺寸 | 352 mm * 128 mm * 224 mm（長、寬、高） |
| 重量 | 2 通道凈重 3.4 Kg，4 通道凈重 3.6 Kg 2 通道毛重 4.9 Kg，4 通道毛重 5.2 Kg |
