HP868XP系列可編程直流電子負載，快充電源自動測試負載，主要應用于快速充電器、適配器、電池、AC-DC、DC-DC模塊、移動電源及電子元器件等產品性能快速測試。為設計研發和生產線測試提供實用有效的解決方案。具有CC定電流模式、CV定電壓模式、CR定電阻模式、CW定功率模式四種基本功能；及動態測試、自動測試、LED、List、OCP、EFFECT、Battery和Short等多種測試功能。同時還具有快充電源檢測模式；兼容PD2.0、 PD3.0&PPS快充協議； QC2.0、QC3.0、QC4+快充協議； MTK、PE+、PE2.0 、SCP、FCP、D+D-等協議；電子負載支持RS232、RS485、以太網通訊接口（選配），根據您設計和測試的需求可提供多用途解決方案。

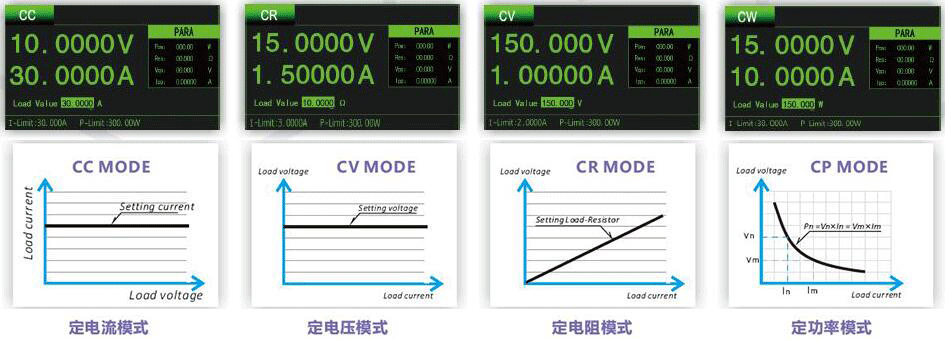

HP8681P快充電源測試電子負載-基本測試模式:

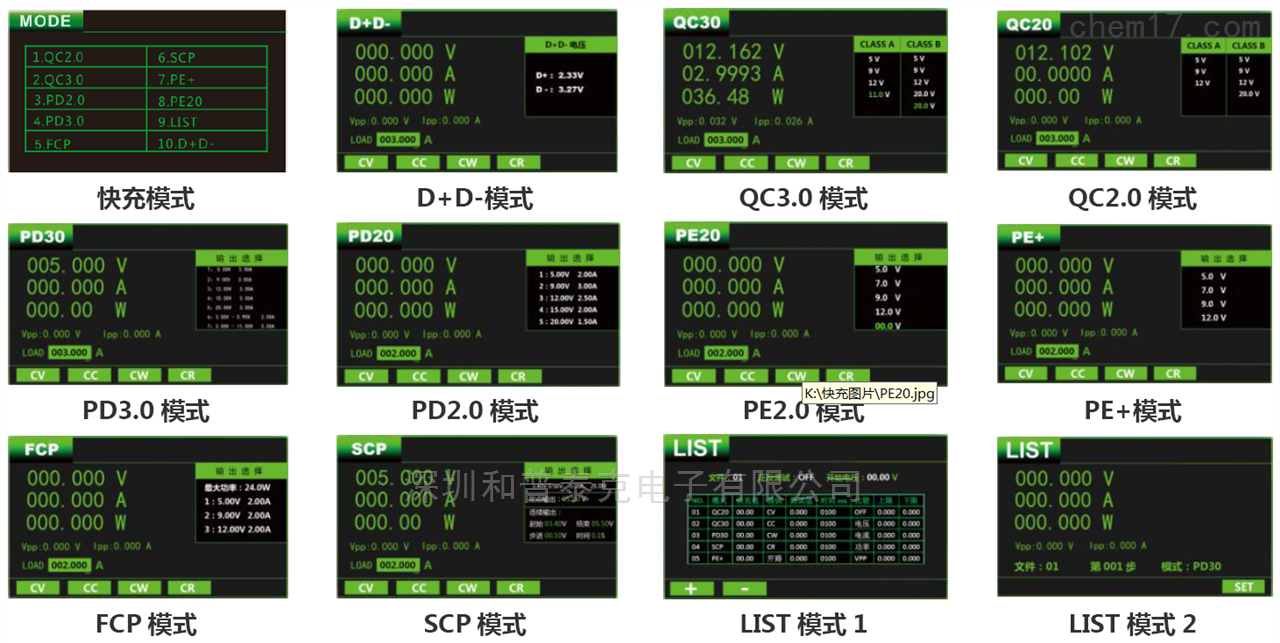

HP8681P快充測試電子負載-快充電源自動測試模式:

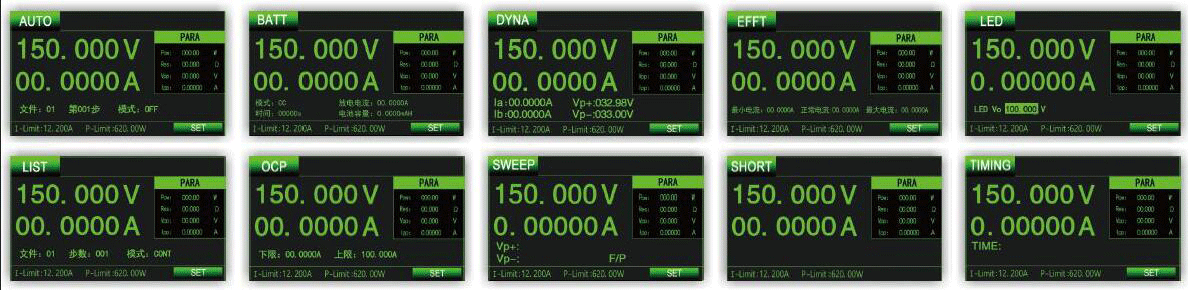

快充自動測試電子負載-擴展模式:

快充自動測試電子負載-多種保護功能:

負載保護功能由軟件和硬件結合實現的多重保護，擁有多種保護功能：過流保護、過壓保護、過功率保護、過溫度保護、反接保護、環路震蕩保護。用戶可以通過設置爬升斜率和下降斜率來實現軟件開啟或關閉，避免帶在和卸載時的過充。

額定輸入(0~40℃)

功率

150W

電壓

0~15V

0~150V

電流

0~3A

0~30A

FC快充模式

協議

HP8680P：QC3.0、QC2.0、MTK PE2.0、D+D-

HP8681P：PD3.0 USBpps、PD2.0、QC4+、QC3.0、QC2.0、MTK PE2.0、D+D-

HP8682P：FCP、SCP、PD3.0 USBpps、PD2.0、QC4+、QC3.0、QC2.0、MTK PE2.0、D+D-

CV

定電壓模式

量程

0~15V

0~150V

分辨率

0.1mV

1mV

精度

±(0.03%+0.02%FS)

CC

定電流模式

量程

0~3A

0~30A

分辨率

0.1mA

1mA

精度

±(0.03%+0.05%FS)

CW

定功率模式

量程

0~150W

分辨率

16Bits

精度

±（0.1%+0.1%FS）

CR

定電阻模式

量程

0.1Ω~7.5kΩ

分辨率

16Bits

精度

0.1%+0.0001R

LED

模式

帶寬

100KHz以上

Rd系數

0.001~1

動態模式

Ta＆Tb

10uS~50S /Res:2 uS

精度

1uS±20ppm

上升/下降斜率

0.001~3A/uS

電壓回讀值

量程

0~15V

0~150V

分辨率

0.1mV

1mV

精度

±(0.015%+0.03%FS)

電流回讀值

量程

0~3A

0~30A

分辨率

0.01mA

0.1mA

精度

±(0.015%+0.03%FS)

紋波回讀值

量程

0~15V

0~150V

帶寬精度

10Hz~250KHz   0.03%+1mV(10mV HIGH)

保護范圍

OPP

157.5W

OCP

3.15A

31.5A

OVP

15.75V

157.5V

OTP

≒80℃

短路功能

≒3.15A

≒31.5A

電池測試功能

Battery Input:0.5-150V；Max. Measruement：Capacity=999.999AH；Time range=0-99999S

通訊端口

RS232/RS485、LAN以太網通訊接口（選配）

尺寸

L*W*H

358*214*88(mm)

重量

≈ kg

3.8kg
