型號類別

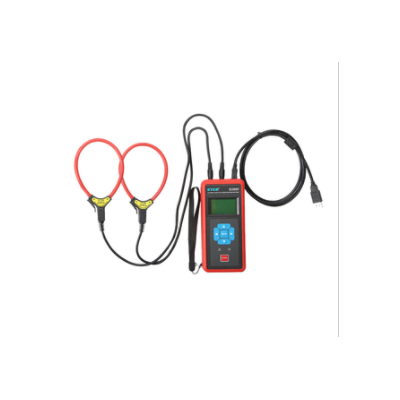

產品圖片 | 線圈型號 | 線圈內徑 | 線圈長度 | 線圈質量 | 線圈直徑 |
ETCR50FA | φ50mm | 160mm | 80g | φ7.5mm | |
ETCR100FA | φ100mm | 320mm | 90g | ||
ETCR150FA | φ150mm | 480mm | 100g | ||
ETCR200FA | φ200mm | 640mm | 110g | ||
ETCR300FA | φ300mm | 950mm | 132g | ||
ETCR500FA | φ500mm | 1580mm | 170g | ||
ETCR1000FA | φ1000mm | 3150mm | 290g | ||
ETCR1500FA | φ1500mm | 4720mm | 390g | ||
| ETCR200FB | φ200mm | 640mm | 212g | φ12mm |
ETCR300FB | φ300mm | 950mm | 274g | ||
ETCR500FB | φ500mm | 1580mm | 400g | ||
ETCR1000FB | φ1000mm | 3150mm | 715g | ||
ETCR2000FB | φ2000mm | 6290mm | 1340g | ||
ETCR3000FB | φ3000mm | 9420mm | 1970g |
注：線圈長度及接口可按客戶要求訂制。
三． 技術參數
功 能 | 交流漏電流、大電流、高次諧波電流、復雜波形電流、瞬態沖擊電流、相位、電能、功率、功率因數等檢測 |
檢測方式 | 柔性線圈CT：輸出信號是電流對時間的微分，通過對輸出電壓信號進行積分，就可以真實還原輸入電流 |
線圈直徑 | φ7.5mm/φ12mm（選購） |
量 程 | 0A～10000A～更高 |
分 辨 率 | 10mA |
精度等級 | ±1.0%FS (50Hz/60Hz；23℃±2℃，70%RH以下，導線處于線圈中心位置) |
相位誤差 | ≤0.1°(50Hz/60Hz；23℃±2℃) |
輸出接口 | 3.5mm音頻率插頭/PNC插頭/抽頭（選購），線長2M |
電場干擾 | 無磁滯效應，不受外電場干擾 |
導線位置 | 被測試導線處于線圈的中心位置，位置誤差影響≤±0.3%FS |
電流頻率 | 45Hz～70Hz(被測電流頻率) |
響應頻率 | 0.1Hz～1MHz |
線路電壓 | AC 1000V以下線路測試 |
工作溫濕度 | -20℃～50℃；80%rh以下 |
存放溫濕度 | -10℃～60℃；70%rh以下 |
絕緣強度 | AC 2000V/rms(線圈解鎖展開后的兩端) |
適合安規 | CAT IV 500V 、CAT Ⅲ 1000V |
四．原理及結構
羅氏線圈測量電流的理論依據是“法拉第電磁感應定律”和“安培環路定律”。當被測電流I沿軸線通過羅氏線圈中心時，在環形繞組所包圍的體積內產生相應變化的磁場，強度為H，由安培環路定律得：∮H·dl=I(t)，線圈的感應電壓與H的變化率成正比，因此，所有線圈的感應電勢之和與電流的變化率成正比。也就是：e(t)=di/dt，對輸出電壓e(t)求積分，可獲取I，因此，羅氏線圈一般與積分器配套使用。
1.線圈抽頭輸出 2.線圈抽頭輸出 3.引線屏蔽層 4.音頻插頭
5.輸出引線 6.線圈 7.手柄 8.板扣
 |
