1.產品簡介

ETCR3400C絕緣電阻測試儀是一款高性能手持式數字儀表。測量時，根據不同的機型輸出的測試電壓，可從500V/1000V/2500V/5000V 中選擇檔位，測量絕緣電阻范圍高達200GΩ，并具有測量交流電壓的功能。適用于測量電機、電纜、開關、電器等各種電器設備及絕緣材料的絕緣電阻，并可應用于各種電器設備的保養維修、試驗及檢定。裝有防震套和防塵、防潮結構，能適應戶外工作環境。

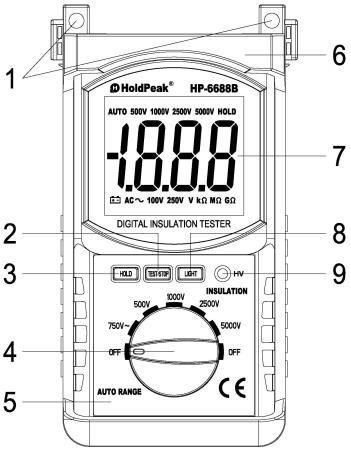

⑴安裝固定孔

⑵絕緣電阻測試/停止鍵（高壓?jiǎn)?dòng)開關）：TEST/STOP

⑶數據保持鍵：HOLD

⑷功能選擇開關

⑸儀表外殼

⑹防震套

⑺LCD顯示器

⑻背光開關鍵：LIGHT

⑼高壓指示燈

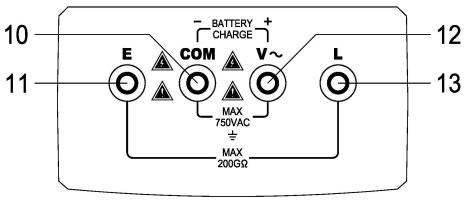

⑽交流電壓”COM”輸入端/絕緣電阻測量屏蔽端/電池充電器負端

⑾絕緣電阻測試“EARTH”輸入端（接被測對象地端）

⑿交流電壓“V~”輸入端/電池充電器正端

⒀絕緣電阻測試“LINE”輸入端

2.技術參數

3.型號對比

功    能	絕緣電阻測量，交流電壓測量
產品型號	ETCR3400C
測試電壓	5000V
測試電壓范圍	500V/1000V/2500V/5000V
電阻測量范圍	1MΩ~200GΩ
測量準確度（23±5℃ RH<75%）	1MΩ~200MΩ±(3%×rdg+5dgt)
	200MΩ~10GΩ±(5%×rdg+5dgt)
	10GΩ~200GΩ±(10%×rdg+5dgt)
短路輸出電流	1mA
分辨力	20MΩ: 10kΩ，200MΩ: 100kΩ，2000MΩ: 1MΩ，20GΩ: 10MΩ，200GΩ: 100MΩ
電壓測量范圍	AC   1~750V
電壓準確度	±(2%×rdg+5dgt)
電壓分辨力	1V
頻率范圍	40~400Hz
電    源	6節1.5V的5號電池(R6AA SUM-3)
LCD尺寸	68×55mm(字高35mm)
低電壓指示	顯示“”時，應及時更換電池。
數據保持	數據保持功能：“HOLD”鍵控制
背 光 燈	有，“LIGHT”鍵控制
外形尺寸	218×122×75mm
質    量	約900克 (包含電池)。
工作溫濕度	-10℃～40℃；80%rh以下
存放溫濕度	-10℃～60℃；85%rh以下
適合安規	符合國際電工委員會頒布的IEC-1010雙絕緣、環境污染度2度、過壓類別Ⅱ類安全標準

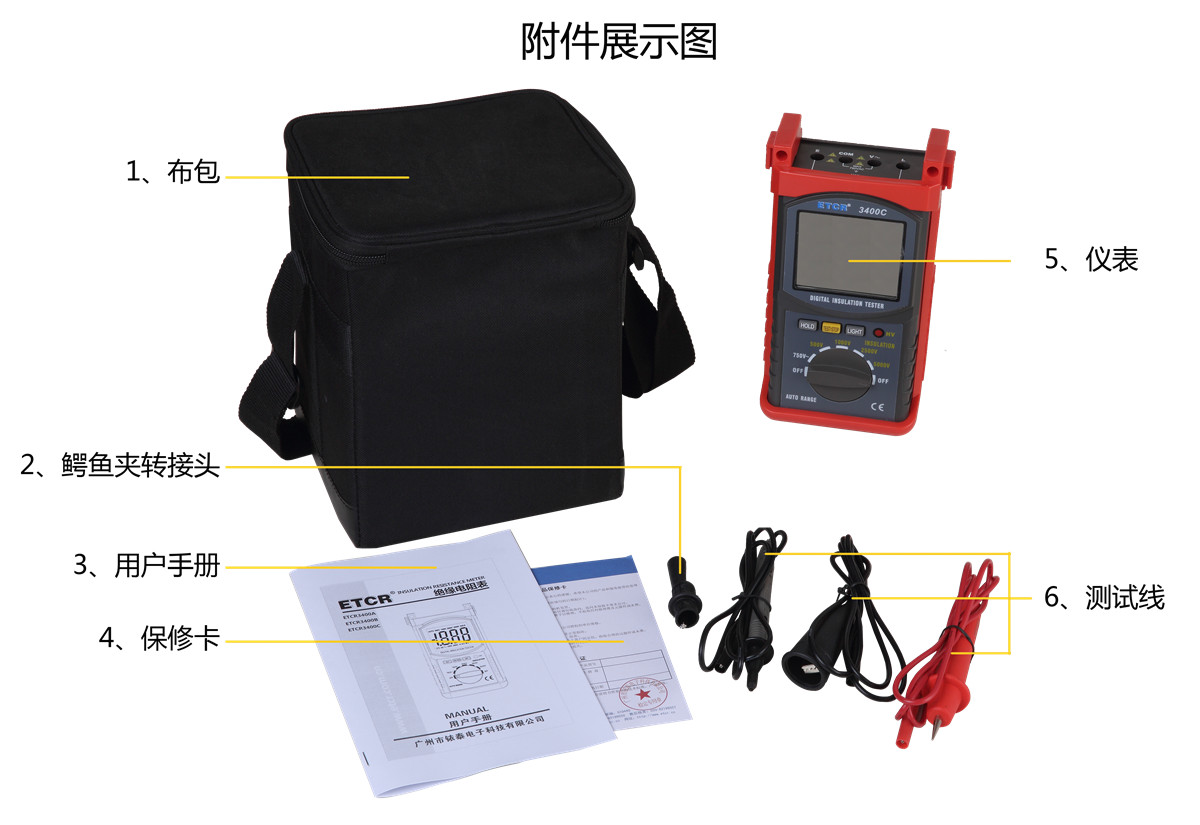

4.包裝附件
