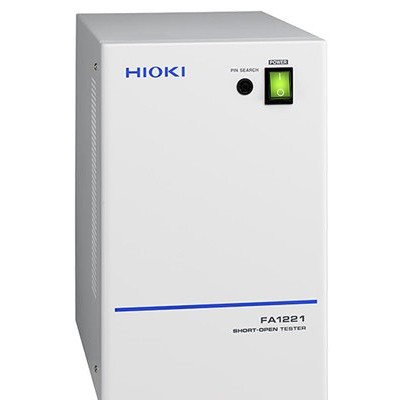

日置 FA1221在線測試機
日置 9661鉗式傳感器

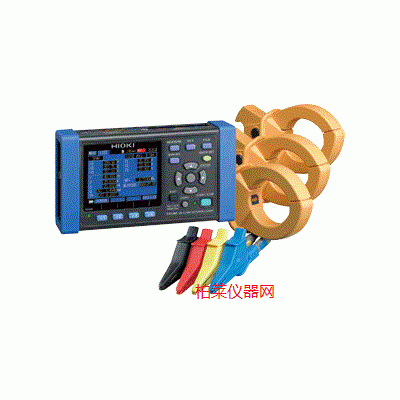

日置 PW3360鉗形功率計

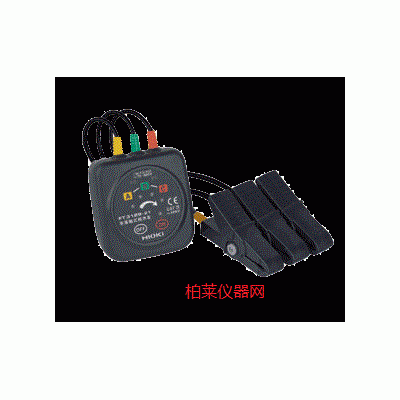

日置 PD3129-31非接觸式相序表
日置 CT6863-05 C/DC電流傳感器
兼備世界較高級別的測量頻帶（是舊機型的40倍）和高精度
● 實現500A額定的大電流測量
● DC?4MHz的寬頻帶
● ±10ppm的優良線性
● CMRR（共模抑制比）120dB（kHz）
● 和PW6001組合后功率精度達到±0.077%
額定電流 | AC/DC 500A |
|---|---|
最大輸入電流 | 550（降額范圍內，若20ms以下的話，則最大允許±1000 A peak（設計值）） |
頻率特性 | 振幅：DC?4 MHz, 相位：DC?1 MHz |
線性 | ±10ppm Typical (23℃) |
偏移電壓 | ±10ppm Typical (23℃, 無輸入) |
振幅/相位精度 | DC (±0.025% rdg. ±0.007% f.s.), |
輸出電壓率 | 4 mV/ A (2V/額定電流值) |
可測導體直徑 | φ 32 mm以下 |
使用溫濕度范圍 | 溫度 -10℃～50℃, 濕度 80% rh以下 (無凝結) |
電源 | 由PW6001, PW3390, CT9555供電 |
功耗 | 7VA（500A/55Hz測量, 電源為±12V時） |
體積及重量 | 139 W × 120 H × 52 Dmm, 線長3 m (含繼電器盒), 1 kg |
附件 | 使用說明書 ×1, 攜帶盒 ×1, 彩色標簽 (便于分辨通道) ×1 |
