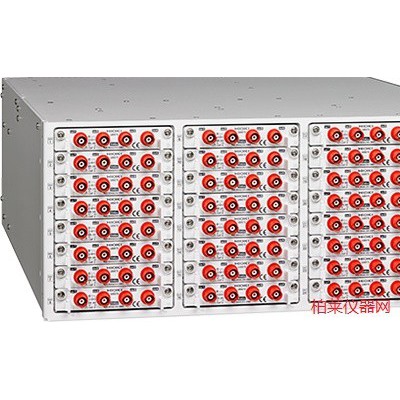

日置 SW1001掃描模塊機架
日置 3275 鉗式電流探頭
日置 IR4018絕緣電阻表

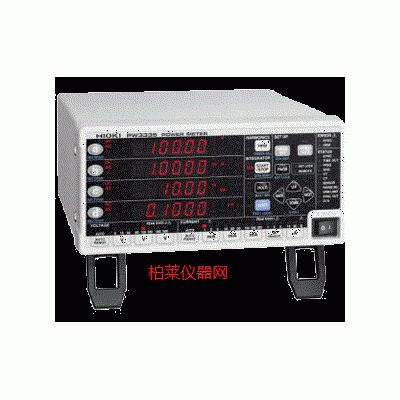

日置 PW3335功率計
日置 SW1002掃描模塊機架
HIOKI GENNECT One SF4000
日置 IR3455-30電子式絕緣電阻表
日置 3239數字多用表
日置 9327邏輯探頭
追求高精度測量
● 比較適合用于EV，HEV等電動汽車的1000A大電流測量
● 通過加強屏蔽，精確測量干擾中的電流，提高抗干擾性能
● 平坦頻率特性和CMRR性能實現較高精度測量
● 和我司以往產品相比，增強了耐環境特性，可用于-40?85℃
● 實現了比我司以往產品更好的基本精度±0.04％和相位±0.1°
● 頻帶DC~2 MHz（幅度），DC~1 MHz（相位）的良好頻率特性
● 可用于光伏發電，從電池充電/放電到逆變器輸出端的燃料電池評估等
● 使用示波器/存儲記錄儀，可以進行波形監測（能和傳感器單元合用）
額定電流 | AC/DC 1000A |
|---|---|
最大輸入電流 | 降額范圍內，最大±1800 A peak（設計值，40°C 以下且20ms以內） |
頻率特性 | 振幅：DC?1.5 MHz (CT6876), DC?1.2 MHz (CT6876-01) 相位：DC?1 MHz |
| 基本精度 | (DC, 45 Hz ≤ f ≤ 66 Hz) 振幅: ±0.04% rdg. ±0.008% f.s. ,相位: ±0.1° |
| 輸出電壓率 | 2 mV/ A ※測試儀的輸出是通過傳感器單元輸出的AC + DC電壓。請連接高輸入阻抗電壓輸入設備，如1MΩ。 |
| 對地最大額定電壓 | AC/DC 1000V (50/60Hz, CAT III) |
| 可測導體直徑 | φ 36 mm以下 |
| 使用溫濕度范圍 | -40°C? +85°C, 80% rh以下 (無凝結) |
| 電源 | 由功率分析儀PW6001, PW3390或傳感器單元CT9555、CT9556、CT9557供電 |
| 最大額定功率 | 7.5VA |
| 體積及重量 | 160 W × 112 H × 50 Dmm, CT6876: 950 g, 線長 3 m, CT6876-01: 1250 g, 線長 10 m |
| 附件 | 使用說明書 ×1, 標簽帶×6, 使用上的注意事項×1 |
可組合使用產品
| 適用產品/單元 | CT6876 |
|---|---|
| PW6001,PW3390 | ○ |
| 3390 | △（需要CT9901），CT比：2 |
| 3193系列 | △（需要CT9901），CT比：2 |
| 8971 | △（需要9318、CT9901），CT比：2 |
