溫度

熱電偶：R,S,B,K,E,T,J,N,W (WRe5-26)

濕度

0~100％(需加裝選件B-530)

脈沖

4ch　累計·瞬時·轉速

邏輯

4ch

可使用ch數

1

2

5

10

測定對象

電壓

●

●

●

●

溫度

-

-

-

●

GBD格式

41日

88日

103日

207日

365日以上

365日以上

365日以上

CSV格式

3日

11日

16日

36日

91日

182日

365日以上

模擬輸入通道數

10ch

外部輸入

輸出(*1)

輸入(*2)

觸發輸入或外部采樣輸入1ch、邏輯輸入或脈沖輸入4ch

輸出(*3)

警報輸出4ch

采樣周期

10ms～1h（10ms～50ms僅為電壓）(*4)、外部

波形顯示的時間刻度

1s～24h/刻度

觸發功能、

警報判斷

觸發動作

通過觸發開始或者停止收錄數據

動作的重復

OFF ON（自動準備）

外部觸發

開始：Off、測量值、警報、外部輸入、指定時間、 時間

停止：Off、測量值、警報、外部輸入、指定時間、 時間

條件觸發

組合：OR和AND

模擬：上升、下降、范圍內、范圍外邏輯：上升、下降脈沖：上升、下降、范圍內、范圍外

警報輸出

輸入信號為警報值時輸出信號(*5)

脈沖輸入

轉速模式

一個采樣周期內的脈沖數轉換成轉數/min。可以對1轉的脈沖數進行設定。

50, 500, 5000, 50k, 500k, 5M, 50M, 500M rpm/F.S.（轉數/滿量程）

累計模式

累計開始測量后的脈沖數

50, 500, 5000, 50k, 500k, 5M, 50M, 500M C/F.S.（脈沖數/滿量程）

瞬時模式

計算各個采樣周期內的脈沖數

50, 500, 5000, 50k, 500k, 5M, 50M, 500M C/F.S.（脈沖數/滿量程）

運算功能

通道間運算

模擬信號的加減乘除運算

統計運算

從平均值、峰值、較大值、較小值、實際值中選擇2種進行運算

檢索功能

針對已收錄的數據，檢測模擬信號等級、脈沖值、邏輯值或警報發生點

PC I/F

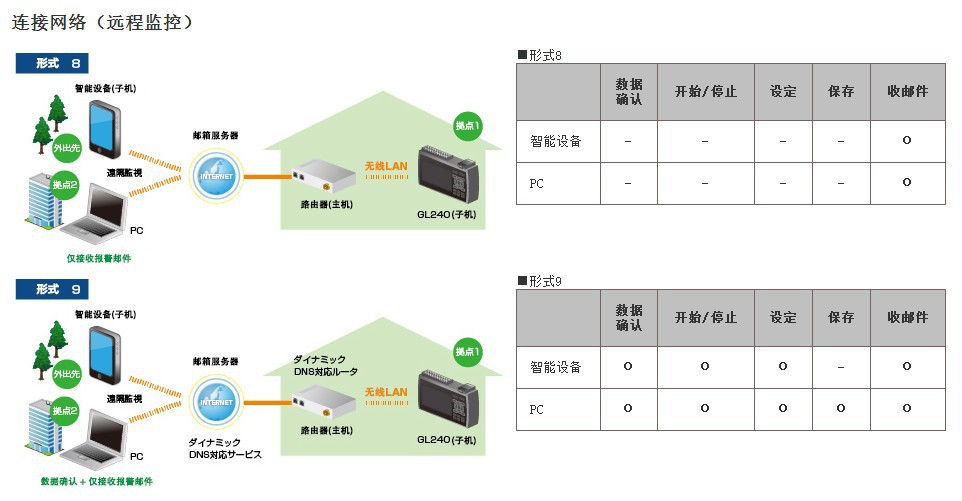

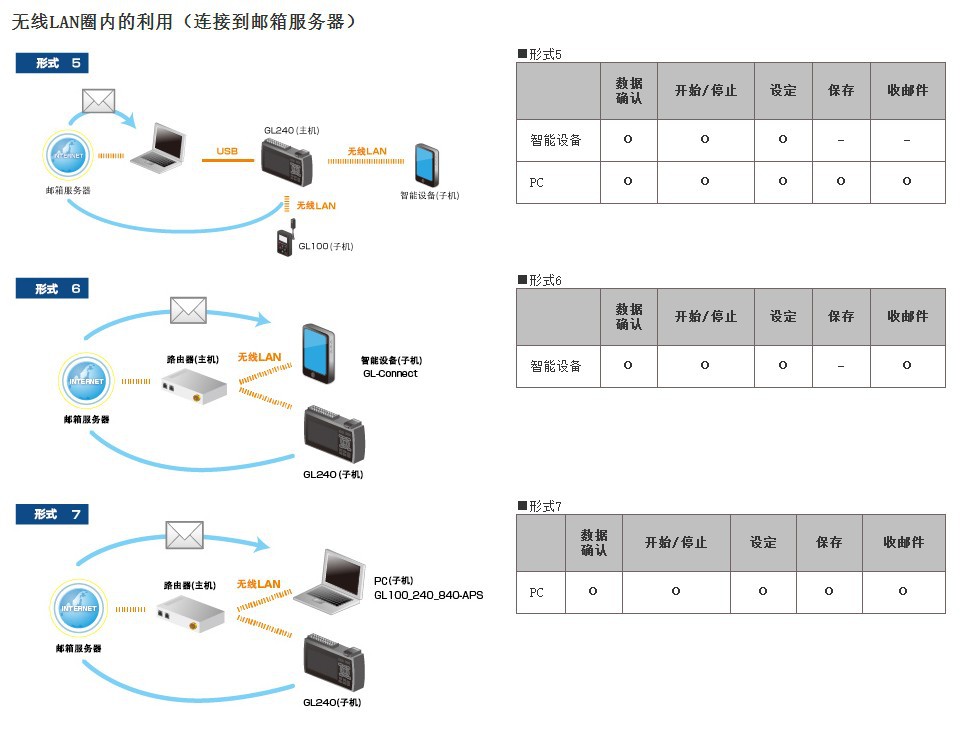

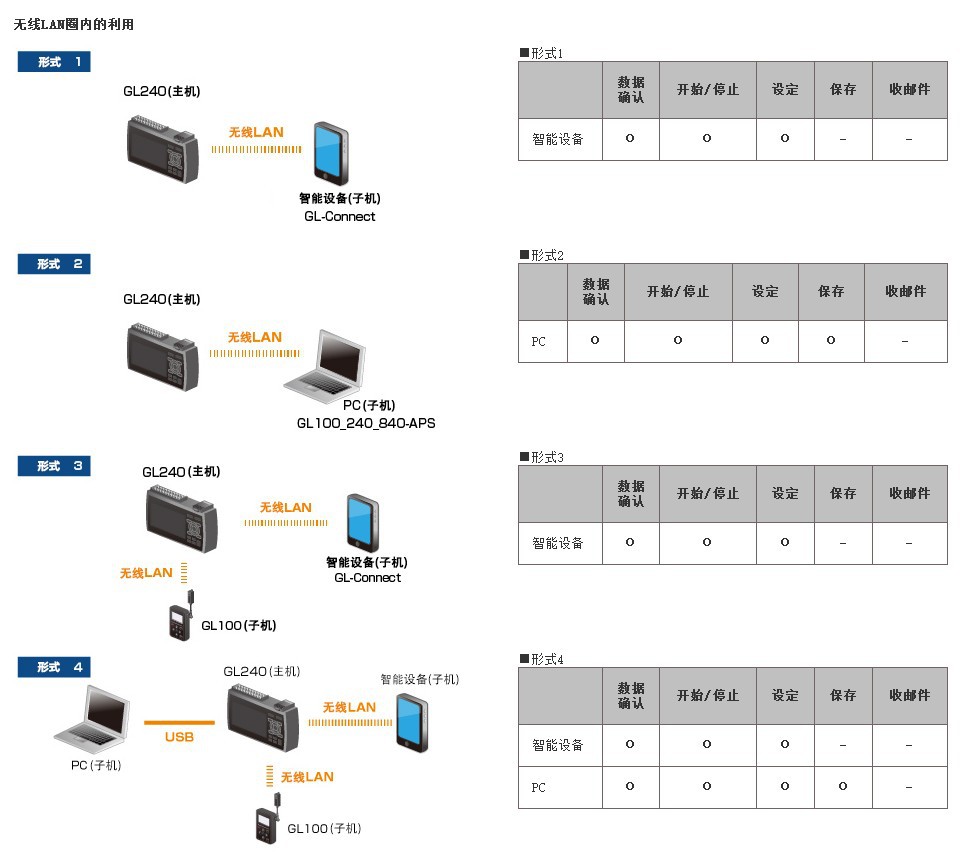

USB2.0（高速），無線LAN（使用B-568選件）

儲存裝置

內置

4GB閃存(*6)

外置

1個SD存儲卡插口（SDHC，較高32GB）(*7)

保存內容

測量數據、設定條件、畫面復制數據

收錄模式

模式：通常、循環收錄、接力式

循環收錄功能：保存較新的數據（收錄數據數：1000～2000000）(*8)接力式：數據收錄停止為止不中斷、數據無丟失、數個文檔中保存

數據回放

GL240收錄的數據（GBD或者CSV格式）

單位換算功能

測量值可以在指定單位間換算

?模擬電壓：4點設定（Gain Offset）

?溫度：2點設定（Offset）

?脈沖數：2點設定（Gain）

數據輸入時的處理

?過去數據的顯示（2畫面顯示（現在+過去））

? SD儲存卡熱交換

?光標間數據的保存

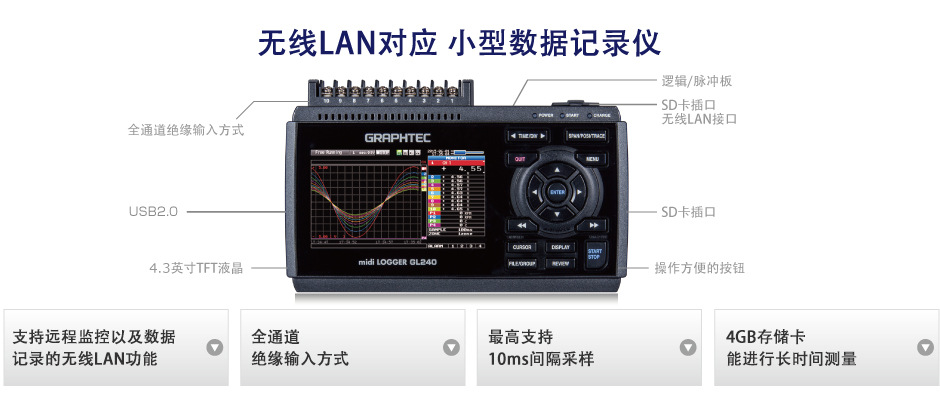

顯示器

尺寸

4.3英寸TFT彩色液晶顯示器（WQVGA：解析度480×272）

語言

英語、法語、德語、漢語、韓語、俄語、西班牙語、日語

畫面顯示(*9)

數值和YT波形僅波形數值和統計計算柱形圖

使用環境

0～45℃，5～85%RH（無結露）

（電池驅動時為0～40℃/充電時為15～35℃）

額定電源

AC適配器

AC100V～240V/50～60Hz（標配電源適配器1個）

DC電源驅動

DC8.5V～24V、另需DC驅動線（選件B-514）

電池組

干電池驅動（電池（選件B-569）：7.2V DC，2900mAh）

消耗功率(*10)

36 VA以下

外觀尺寸[W×D×H]

（約）188 x 117 x 42 mm (突出部除外)

質量[重量](*11)

（約）500 g
