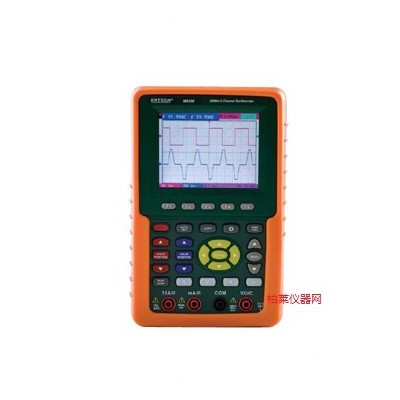

一、EXTECH MS420 簡單介紹 ：

MS420 20 MHz 2通道數字示波器為電子和電子控制電氣系統的有效故障排除提供了一系列功能。具有20 MHz帶寬和便利性，如自動設置，優化位置，范圍，時基和觸發，以確保幾乎任何波形的穩定顯示，MS420可用于現場維修或工作臺。為了識別微妙的問題，Peak Detect具有快速的50 ns毛刺捕獲功能。核心功能如XY模式，FFT功能，觸發抑制，波形數學，平均模式和持續模式都能確保您可以使用各種方法自信地排除問題。要啟動循環測試例程，您可以存儲和調用最多4個波形屏幕和設置，以節省從作業到工作的時間。該CAT II額定示波器擴展了其功能，具有完整的DMM功能，顯示在大型的8“（97mm）彩色液晶顯示屏上。MS420配有兩個1X / 10X示波器探頭，測試引線，Windows XP / Vista兼容USB軟件和電纜，電容測量模塊，調節螺絲刀，交流適配器/充電器，硬便攜包，用戶手冊和制造商的一年有限保修。

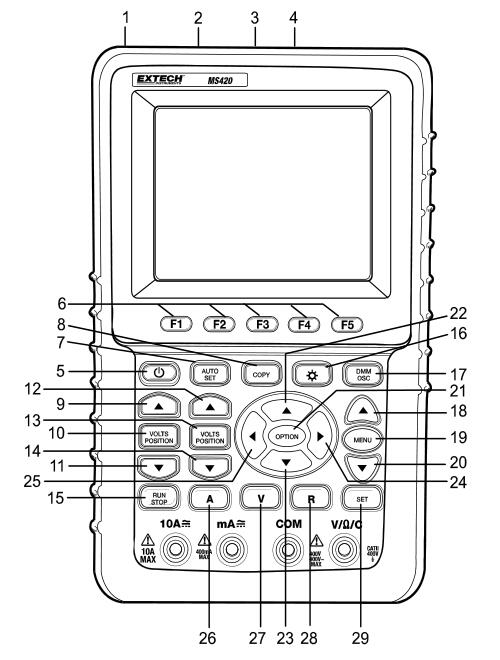

二、EXTECH MS420 儀表圖示 ：

儀表前面板和鍵盤描述
1.交流適配器端口
2.RS-232C 口岸
3.usb 接口
4.usb 海量存儲端口
5.電源開關
6.五級軟鍵選項
7.AUTO SET: 在范圍模式中, 電表自動選擇水平/垂直刻度和觸發器級別
8.COPY: 按鍵將波形數據存儲到 usb 存儲設備中
9.▲ (紅色):調整第一頻道的水平刻度
10.VOLTS POSITION (Red): 在電壓和水平刻度之間切換第一頻道
11.▼ (紅色): 調整第一頻道的水平刻度
12.▲ (藍色): 調整第二頻道的水平刻度
13. VOLTS POSITION (藍色): 電壓和水平刻度之間的開關第二頻道
14.▼ (藍色): 調整第二頻道的水平刻度
15.RUN/STOP:啟動/停止波形捕捉過程
16.BACKLIGHT: 開啟和關閉顯示器背光
17.DMM/OSC:操作模式 (示波器和萬用表之間的切換)
18.MENU ▲: 在菜單列表中選擇更高的項目
19.MENU: 顯示/隱藏菜單
20.MENU ▼: 在菜單列表中選擇更低的項目
21.OPTION:與四 (四) 黃色箭頭鍵組合使用。這按鈕用于設置主時間基準, 觸發水平位置和觸發垂直位置。還用于調整顯示乘數因子和波形計算時顯示垂直位置。更進一步, 它被用來在光標處調整光標第一 (即為/或二) 和光標測量
22.▲ (黃色): 示波器向上箭頭調整鍵
23.▼(黃色): 示波器向下箭頭調整鍵
24.?(黃色): 示波器向前調整鍵
25.? (黃色): 示波器向后調整鍵
26.A: 選擇 dmm 電流測量模式
27.V: 選擇 dmm 電壓測量模式
28.R: 選擇 dmm 阻抗、二極管、連續性、電容測量模式
29.SET: 在電流或電壓萬用表測量中切換交流/直流模式;也在電阻、二極管和電容模式之間切換在電阻模式下。

三、EXTECH MS420 規格特征 ：

顯示尺寸 3.8“（96mm）彩色液晶; 320 x 240像素
帶寬 20MHz
實時采樣率 100MS / s
上升時間 17.5ns
頻道 2
記錄長度 每通道6K點
毛刺捕獲 50ns
垂直靈敏度 5mV至5V / div
垂直分辨率 8位
時基范圍 5ns至5s / div
樣品模式 樣品，平均值，峰值檢測
觸發模式 自由奔跑，單身，邊緣，視頻
觸發源 CH1，CH2
觸發耦合 AC，DC
輸入阻抗 1MΩ/ 20pF
最大輸入電壓 400V（峰值）
光標測量 電壓和時間
真RMS多功能表功能
AC / DC電壓 400mV，4V，40V，400V
AC / DC電流 40mA，300mA，20A
抵抗性 400Ω，4kΩ，40kΩ，400kΩ，40MΩ
電容 51.2nF至100μF
二極管和連續性 是
PC接口 USB電纜
電源 6小時鋰離子充電電池; 交流適配器/充電器
尺寸/重量 7x4.4x1.6“（180x113x40mm）/ 24.3盎司（690克）
自動設置功能優化位置，范圍，時基和觸發，以確保波形的穩定顯示
峰值檢測功能，用于50ns毛刺捕獲
XY模式和FFT功能來查看分量頻率
二十次自動測量，包括頻率，周期，平均值，峰峰值，RMS等
波形數學：加，減，乘，除
平滑波形平均模式
觀察動態信號的持續模式
存儲和調用最多4個波形屏幕和設置
USB接口和用于傳輸波形和數據的軟件

四、EXTECH MS420 操作說明 ：

附注一:
奈奎斯特頻率: 一個實時數字示波器可以測量的最高頻率, 正好一半的采樣率叫做奈奎斯特頻率。如果在采樣頻率高于奈奎斯特頻率時發生欠采樣, 則會發生 "偽波" 現象。在這方面, 取樣和測量頻率之間的關系非常重要。
附注二:
在 fft 模式下, 禁止以下設置:
一）窗套
二) 更改源頻道 (CH1 設置或 CH2 設置菜單)
