一、EXTECH EX505 簡單介紹 ：

EX505該重型真有效值工業多功能表測量交流/直流電壓（1000V）和電流（10A），電阻（40Mohms），電容（100微法），雙靈敏度頻率（電1kHz /電子10MHz）和K型溫度到1382華氏度（-20?750攝氏度））。它具有4,000計數背光LCD，0.5％基本精度，相對/數據保持和自動關機禁用。配有測試導線，磁懸掛帶，K型珠絲線溫度探頭，手提箱和9V電池。

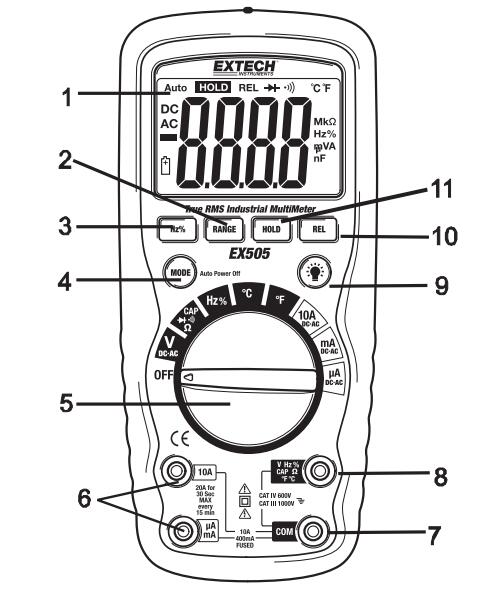

二、EXTECH EX505 儀表圖示 ：

1. 4000 計數液晶顯示器
2. 范圍按鈕
3. hz 和% 按鈕
4. 模式按鈕
5. 功能開關
6. ma、μ a 和 a 輸入插座
7. com 輸入插孔
8. 正面輸入千斤頂
9. 背光按鈕
10. 按鈕
11. 按住按鈕
注: 傾斜支架和電池艙在機組后方。

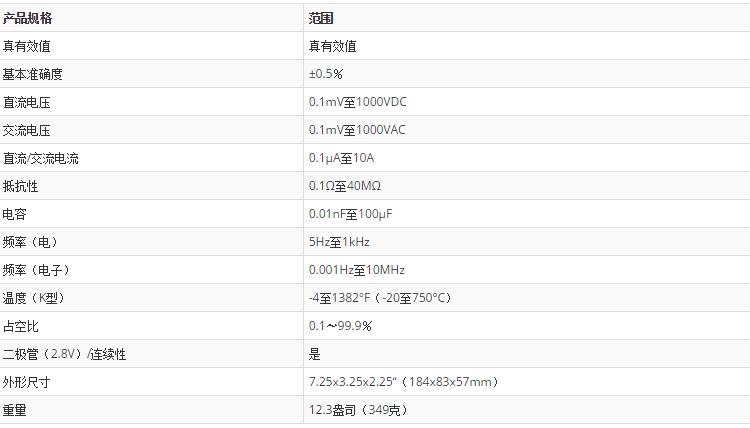

三、EXTECH EX505 規格特征 ：

具有11個功能的真RMS DMM和基本精度為0.5％
交流/直流電壓和電流，電阻，電容，頻率，溫度，占空比，二極管/連續性
雙靈敏度頻率功能（電氣/電子）
1000V輸入保護功能
10A最大電流
數據保持，相對，自動關機
4,000計數大背光LCD
雙層模制外殼防水保護
完成雙重成型測試線，磁懸掛帶，K型珠絲線溫度探頭，手提箱和9V電池

四、EXTECH EX505 操作說明 ：

警告: 觸電危險。高壓電路, ac 和直流, 是非常危險的和應該非常謹慎地測量。
1. 當儀表不使用時, 總是將功能開關轉到 off 位置。
2. 如果在測量過程中顯示 "ol", 則值超過您所擁有的范圍選定.更改為更高的范圍。
直流電壓測量
警告: 如果電路上的電動機正在接通或關閉, 請勿測量直流電壓。可能會發生大電壓浪涌, 從而損壞儀表。
1. 將功能開關設置為 v 位置。
2. 按下模式按鈕選擇 dc (如果需要)。
3. 插入黑色測試引線香蕉插頭插入負極 com 插座。插入紅色測試引線香蕉插頭插入正極 v 插孔。
4. 觸碰黑色測試探頭尖端到電路的反面。觸摸紅色的測試探針尖端到電路的正面。
5. 閱讀顯示器中的電壓。
