一、EXTECH EX820 簡單介紹 ：

EX820 真有效值 1000 Amp 鉗型萬用表。該儀表可測量交流/直流電壓、交流電流、電阻、電容、頻率、二極管測試、導通性、k 型熱電偶溫度計以及非接觸式紅外溫度。正確并小心使用此儀表，您便可常年享受其可靠服務。

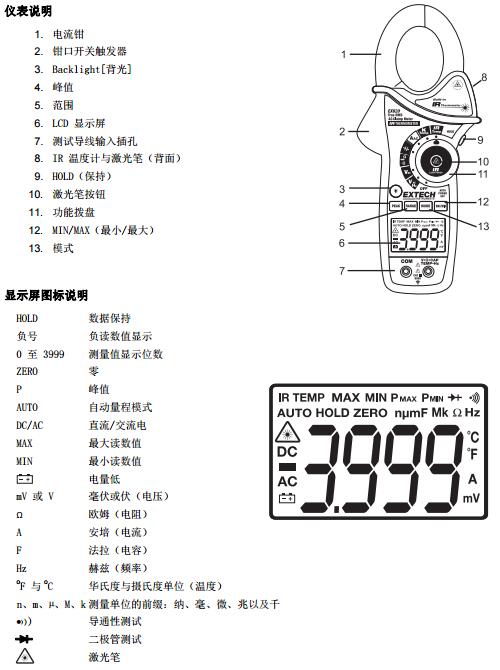

二、EXTECH EX820 儀表圖示 ：

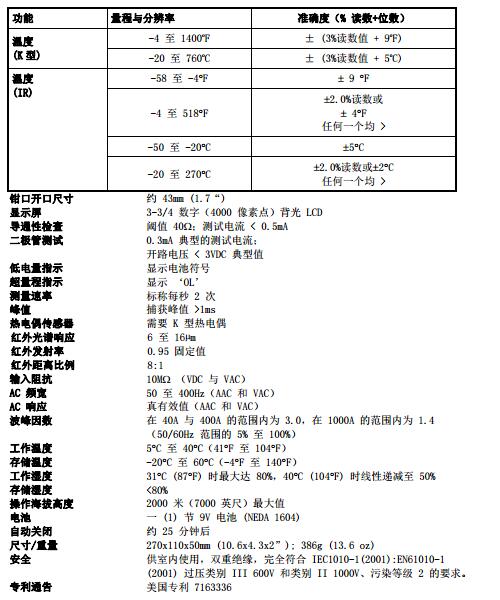

三、EXTECH EX820 規格特征 ：

激光指針的非接觸式紅外溫度測量
真有效值電流和電壓測量
峰值保持捕捉浪涌電流和瞬變
MultiMeter功能包括AC / DC電壓，交流電流，電阻，電容，頻率，二極管，連續性和K型溫度計
1.7“（43mm）鉗口，導線高達750MCM或兩個500MCM
4000計數背光顯示
手動范圍按鈕自動調節
功能包括數據保持和最小/最大值，自動關機
配有測試線，9V電池，通用型K型探頭和外殼

四、EXTECH EX820 操作說明 ：

電容測量
警告：為避免電擊，測量前應對待測電容做放電處理。如“dISC”出現在顯示屏上，請將電容取下并作放電處理。
1. 將功能撥盤撥至 電容位置。
2. 將黑色測試導線的香蕉插頭插入負極 COM 插孔，將紅色測試導線的香蕉插頭插入正極 CAP 插孔。
3. 按下 MODE 以使任何雜散電容歸零。
4. 使用測試探針的針尖測量待測部件。
5. 讀取顯示屏上的電容值。
6. 顯示屏?xí)甘菊_的小數點和數值。
注意：對于電容值較大的情況，在最終讀數穩定前，測量時間可能長達幾分鐘。
頻率測量
1. 將功能撥盤置于 V Hz 的位置。
2. 長按 MODE 按鈕以選擇頻率 (Hz) 功能。“K Hz”將出現在顯示屏上。
3. 將黑色測試導線的香蕉插頭插入負極 COM 插孔，將紅色測試導線的香蕉插頭插入正極 Hz 插孔。
4. 使用測試探針的針尖測量待測部件。
5. 讀取顯示屏上的頻率值。
6. 顯示屏?xí)甘菊_的小數點和數值。
7. 再次長按 MODE 按鈕以返回電壓模式。
紅外測量注意事項
1. 被測物體應大于視域圖計算出的光斑（目標）尺寸。
2. 如果被測物體的表面有水霧、油、污垢等，在測量前須清潔干凈。
3. 如果待測物體的表面高度反光，測量前在表面粘上膠帶或涂上啞光黑漆。
4. 儀表可能無法透過玻璃等透明表面做出精確的測量。
5. 蒸汽、灰塵、煙霧等都會使測量出現不準的情況。
6. 要找到熱點，須將儀表瞄準可疑區域的外部，然后全方位（上下移動）掃描，直至定位熱點。
