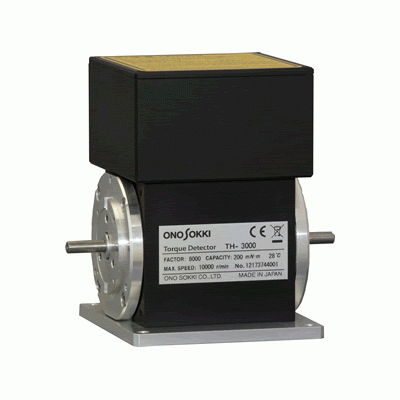

特長
高速響應
可以測量最大5 kHz的扭矩變動。(*1)
高轉速對應
高轉速型TH-3000H系列的最大轉速為 25000 r/min。最適合向高轉速化發展的小型電機的性能測試。
高精度
測量精度為±0.2 ％/全量程。(*2)
耐超負荷構造
采用獨自的耐超負荷構造，保護高靈敏度的檢測部分。萬一，施加3 Nm的扭矩也不會損壞。
抗噪性能優異
信號電纜，50 m為止，不需要進行匹配調試。測量部的信號輸出，采用抗噪的線驅動方式。生產線上也能方便使用。
與MD系列相同的裝配尺寸
由于裝配尺寸相同可簡單更新替代MD系列微小扭矩傳感器。能夠使用聯軸器，并且軸端較長便于使用。
耐久性能優異
非接觸的電磁誘導相位差方式，旋轉部與測量部沒有磨耗。故障少易于維護保養。
(*1)取決于扭矩表示器的輸出性能。TH-5100表示器需要配TH-0511高速模擬信號輸出功能(選配功能)。
測試系統的共振特性也可能限制分析頻率的范圍。
(*2) 靜態校準(1秒平均)
(*3) 扭矩傳感器的最大可過超扭矩值。不是可頻繁反復使用的扭矩范圍值。
簡要規格
| 型號 | TH-3502/3502H | TH-3103/3103H | TH-3203/3203H |
|---|---|---|---|
| 額定扭矩 | 50 mN·m | 100 mN·m | 200 mN·m |
| 臨界扭矩(*4) | 額定扭矩的180 ％ | ||
| 破壞扭矩 (*5) | 3 N?m 以上 | ||
| 直線性 (1秒平均，靜態校準) | ±0.2 ％/F.S. | ||
| 零點的溫度影響 | ±0.02 ％/F.S./℃ | ||
| 靈敏度的溫度影響 | ±0.02 ％/F.S./℃ | ||
| 轉速范圍 | TH-3000系列：0 ～ 15,000 r/min TH-3000H系列：0 ～ 25,000 r/min | ||
| 適配轉速傳感器(選配件) | MD-0115(脈沖數：120 P/R，輸出信號：矩形波0/5 V) | ||
| 輸出信號形式 | 相位差矩形波信號，線驅動輸出 | ||
| 轉動慣量 | 2.37 × 10-6 kgm2 | ||
| 抗扭剛度 | 2.06 N·m/rad | 4.12 N·m/rad | 7.63 N·m/rad |
| 外觀尺寸(本體) | 80(W) × 90(D) × 110(H) mm | ||
| 外觀尺寸(軸) | 軸長：110 mm 軸徑：φ5 | ||
| 重量 | 0.83 kg | 0.83 kg | 0.83 kg |
| 使用溫度/濕度范圍 | 0 ～ +40 ℃、95 %RH以下(不結露) | ||
| 保存溫度范圍 | -20 ～ +60 ℃ | ||
| 電源 | 由扭矩表示器提供 | ||
| CE標識 | 符合EMC標準 | ||
| 附屬品 | 使用說明書，試驗成績書 | ||
| 扭矩表示器 | TS-2800 (*6) | ||
| 選配件 |
| ||
| 型號 | TH-3503/3503H | TH-3104/3104H | TH-3204/3204H |
|---|---|---|---|
| 額定扭矩 | 0.5 N?m | 1 N?m | 2 N?m |
| 臨界（破壞）扭矩(*4，5) | 額定扭矩的400 ％ | ||
| 直線性 (1秒平均，靜態校準) | ±0.2 ％/F.S. | ||
| 零點的溫度影響 | ±0.02 ％/F.S./℃ | ||
| 靈敏度的溫度影響 | ±0.02 ％/F.S./℃ | ||
| 轉速范圍 | TH-3000系列：0 ～ 15,000 r/min TH-3000H系列：0 ～ 25,000 r/min | ||
| 適配轉速傳感器(選配件) | MD-0115(脈沖數：120 P/R，輸出信號：矩形波0/5 V) | ||
| 輸出信號形式 | 相位差矩形波信號，線驅動輸出 | ||
| 轉動慣量 | 7 × 10-6 kgm2 | ||
| 抗扭剛度 | 31.4 N?m/rad | 61.8 N?m/rad | 127 N?m/rad |
| 外觀尺寸(本體) | 80(W) × 90(D) × 120(H) mm | ||
| 外觀尺寸(軸) | 軸長：120 mm 軸徑：φ8 | ||
| 重量 | 1.03 kg | 1.03 kg | 1.03 kg |
| 使用溫度/濕度范圍 | 0 ～ +40 ℃、95 %RH以下(不結露) | ||
| 保存溫度范圍 | -20 ～ +60 ℃ | ||
| 電源 | 由扭矩表示器提供 | ||
| CE標識 | 符合EMC標準 | ||
| 附屬品 | 使用說明書，試驗成績書 | ||
| 扭矩表示器 | TS-2800 (*6) | ||
| 選配件 |
| ||
