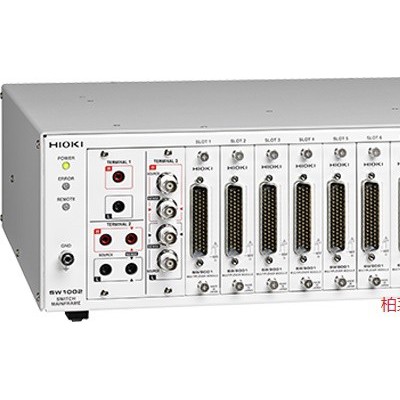

日置 SW1002掃描模塊機架
日置 FA1816飛針測試機
日置 BT3561A電池測試儀

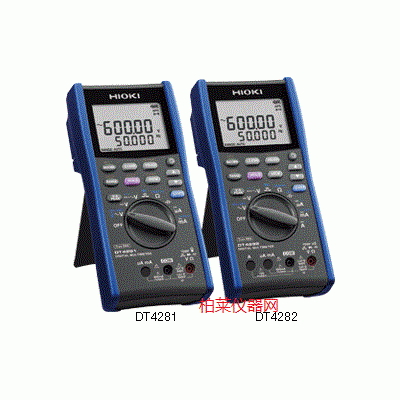

日置 DT4281|DT4282數字萬用表

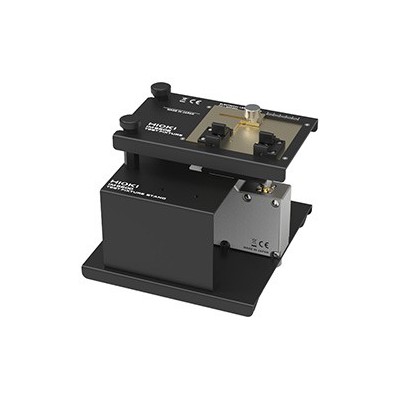

日置 9202測試夾具 IM
日置 3490絕緣電阻表
日置 SM7110高阻計

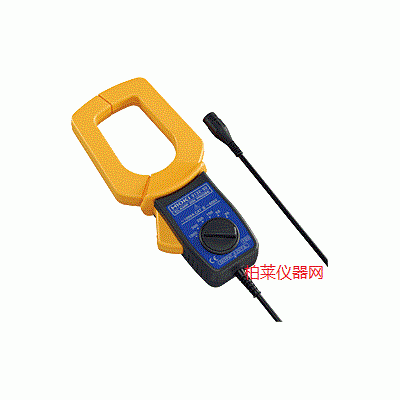

日置 9018-50鉗式探頭
日置 9010-50 鉗式探頭
通過響應波形的定量化，能在裝有轉子的成品狀態下進行檢查
● 能夠檢測到以往很難檢測到的不良現象
● 高精度的檢測波形（高速采樣200MHz×高分辨率12bit）
● 單匝線圈檢測（響應波形的定量化）
● 通過檢測隱藏在噪音中的“微弱的局部放電”，掌握馬達線圈之間的絕緣不良情況(微短路)。（選件）
| 測試項目 | ●將施加在脈沖電壓上所獲得的響應波形定量化（LC·RC值），并判斷合格與否 ●AREA值，Fulutter，Laplacian等判斷波形 ●絕緣擊穿電壓測試功能 |
|---|---|
| 施加電壓 | 100 V?4200 V (設置分辨率：10 V步) 最大施加能量: 約88mJ |
| 可測試的電感范圍 | 10 μH?100 mH |
| 采樣率 | 200 M/ 100 M/ 50 M/ 20 M/ 10 MHz, 分辨率: 12 bit, 數據數: 1001?8001點 (1000點步) |
| 電壓檢測精度 | [DC精度] ±5％ of setting, [AC帶寬] 100 kHz：±1 dB |
| 判定方法 | LC·RC值判定，波形判定，放電判定（安裝ST9000時） |
| 測試條件組數 | 255 ( 測試條件設置、判定條件設置、標準波形) |
| 測試時間 | 約60ms (3000V、1 脈沖、判定OFF 時的參考值) |
| 顯示 | 顯示器：8.4 英寸SCGA 彩色TFT 液晶(800×600點)，觸摸面板 |
| 接口 | 標配：EXT.I/O, USB主機 (內存), USB設備 (通訊用), LAN 選件: RS-232C (Z3001), GP-IB (Z3000) |
| 電源 | AC100 V?240 V, 50 Hz/60 Hz, 80 VA max. |
| 體積及重量/th> | 215W × 200H × 348D mm, 6.7 kg |
| 附件 | 電源線×1，使用說明書×1，應用軟件光盤×1，使用注意事項×1 |
